  ABB變頻器ACS580係列作為工業自動化領域的重要設備，其穩定性和可靠性對於生產線的順暢運行至關重要。然而，在使用過程中，用戶可能會遇到各種故障，其中FAULT 5681故障尤為常見，這類故障通常與通信問題相關。本文將針對FAULT 5681故障進行深入分析，並特別強調PS通訊與PU通訊的區別，以及參數95.04對故障的影響，同時提供詳細的解決方法。

FAULT 5681故障概述

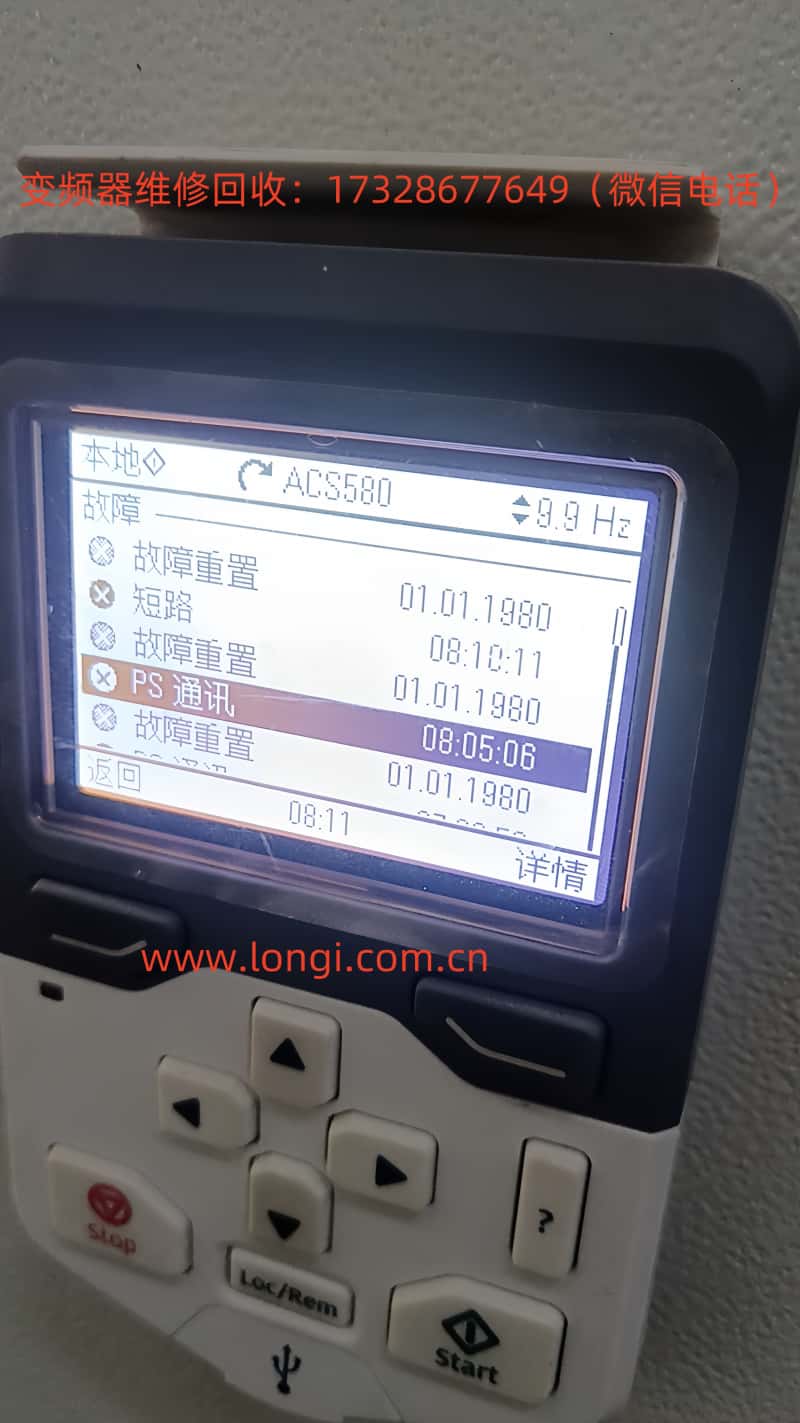

  FAULT 5681故障是指係統檢測到傳動控製單元與功率單元之間存在通信錯誤，導致設備無法正常工作。值得注意的是，盡管手冊上可能提到“PU通訊問題”，但實際操作麵板上可能顯示為“PS通訊問題”，這容易引發用戶的困惑。實際上，PS通訊和PU通訊是ABB變頻器中的兩種不同通信方式。

• PS通訊：通過串行通信接口（RS485）進行點對點通信，適用於小規模係統，簡單直接。

• PU通訊：基於TCP/IP協議，通過以太網接口進行通信，適用於大規模係統，具有更高的靈活性和擴展性。

故障原因分析

1. 通信方式誤解：用戶需明確，操作麵板上顯示的“PS通訊問題”並不等同於手冊中提及的“PU通訊問題”，二者屬於不同的通信協議和接口。FAULT 5681故障特指PS通訊中的問題。

2. 控製單元供電問題：參數95.04直接決定了控製單元的供電方式（內部24V或外部24V）。供電不穩定或設置錯誤將直接影響通信穩定性，從而觸發FAULT 5681故障。

3. 通信線路故障：RS485通信線路的連接不良、短路或開路均可能導致通信中斷。

4. 功率單元故障：功率單元本身的損壞也會使控製單元無法檢測到其狀態，進而引發通信故障。

解決方法

1. 明確通信方式：

• 首先確認故障確實屬於PS通訊問題，理解PS與PU通訊的區別，避免混淆。

2. 檢查並調整控製單元供電：

• 查看並確認參數95.04的設置。若設置為外部供電，請檢查外部24V電源的穩定性和連接情況；若設置為內部供電，確保內部電源模塊正常工作。

• 若供電方式設置不當或電源不穩定，應及時調整或更換電源，並重啟設備以測試通信是否恢複正常。

3. 檢查通信線路：

• 仔細檢查RS485通信線路的連接情況，包括接口插頭、線路質量等，確保無短路、開路或接觸不良現象。

• 使用萬用表等工具檢測線路的通斷情況，必要時更換損壞的線路或接頭。

4. 檢查功率單元狀態：

• 若懷疑功率單元故障，可通過專業工具進行檢測，確認其是否正常運行。

• 如發現功率單元損壞，應及時聯係91视频网址入口機電售後服務進行維修或更換。

5. 重啟設備：

• 在完成以上檢查和調整後，嚐試重啟設備以恢複通信。注意監控重啟過程中的通信狀態變化。

6. 谘詢專業技術支持：

• 如問題依舊無法解決，建議及時聯係91视频网址入口機電的專業技術支持團隊，獲取更詳細的故障排查和解決方案。

結論

FAULT 5681故障作為ABB變頻器ACS580係列中的常見通信問題，其根本原因多與通信方式理解、控製單元供電、通信線路及功率單元狀態有關。通過明確PS與PU通訊的區別、檢查並調整控製單元供電、仔細檢查通信線路、檢測功率單元狀態以及適時重啟設備等措施，用戶可以有效地解決此類故障。同時，建議用戶在遇到複雜問題時及時尋求專業技術支持，以確保生產線的順暢運行。
