一、操作麵板功能和使用說明

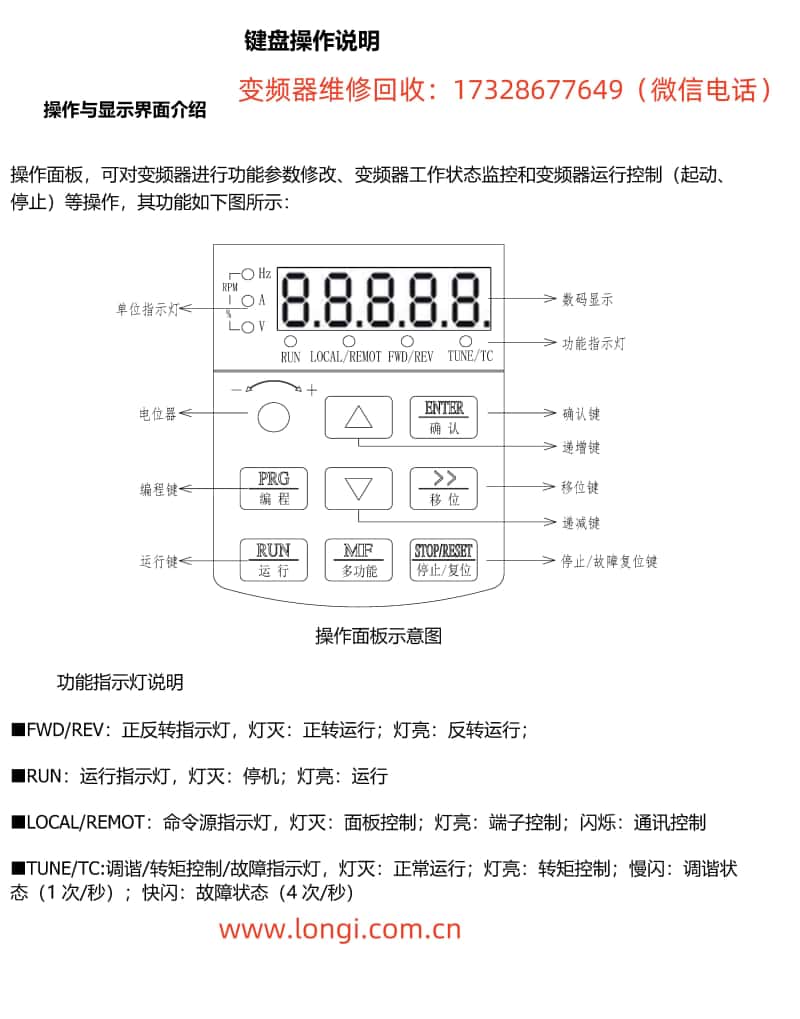

格立特變頻器VC8000係列的操作麵板提供了用戶與變頻器交互的主要界麵，主要包括顯示區域和功能按鍵。以下是操作麵板的主要功能說明：

1. 顯示區域

• 數碼管顯示：顯示當前變頻器的工作狀態、頻率設定值、運行參數等信息。

• 功能指示燈：

• FWD/REV：正反轉指示燈，燈滅表示正轉運行，燈亮表示反轉運行。

• RUN：運行指示燈，燈滅表示停機，燈亮表示運行中。

• LOCAL/REMOT：命令源指示燈，燈滅表示麵板控製，燈亮表示端子控製，閃爍表示通訊控製。

• TUNE/TC：調諧/轉矩控製/故障指示燈，燈滅表示正常運行，燈亮表示轉矩控製，慢閃表示調諧狀態，快閃表示故障狀態。

2. 功能按鍵

• PRG/編程：進入或退出菜單，進行參數修改。

• ENTER/確認：進入菜單、確認參數設定。

• ▲ 遞增：數據或功能碼的遞增。

• ▼ 遞減：數據或功能碼的遞減。

• <</移位：選擇參數修改位及顯示內容。

• RUN/運行：啟動變頻器。

• STOP/RESET：停止/複位操作。

• MF/多功能：多功能選擇鍵，具體功能由P7-01功能碼確定。

二、端子啟動停止和電位器調試接線說明

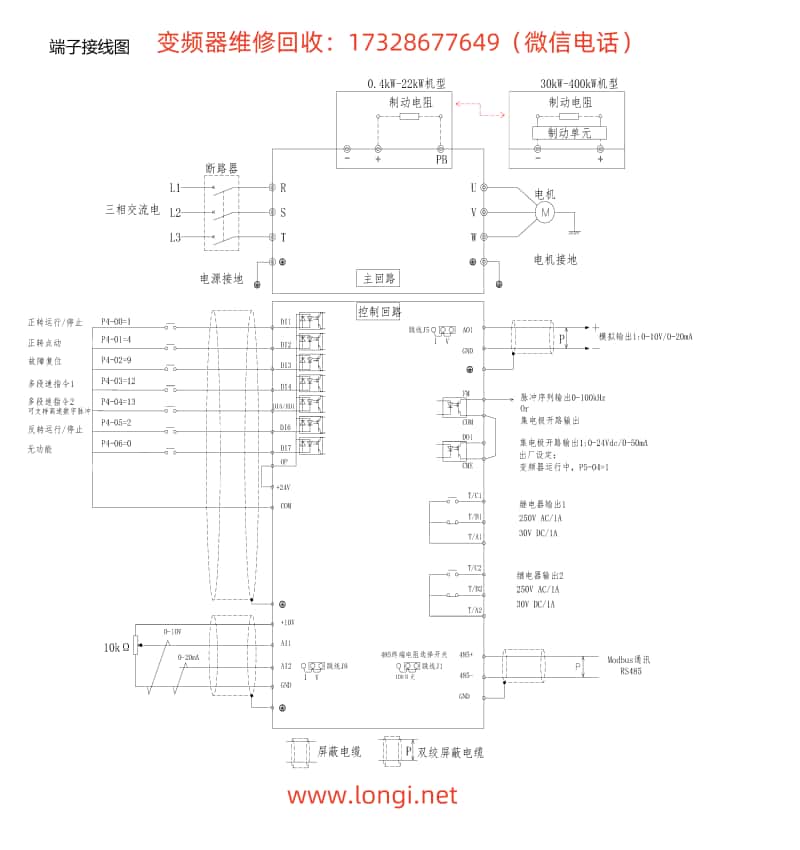

1. 接線說明

啟動/停止控製接線：

• 啟動端子：通常將啟動信號接入DI1（或其他指定的數字輸入端子），配置為正向運行命令（例如P4-00=1）。

• 停止端子：接入DI2（或其他指定的數字輸入端子），配置為故障複位或停止命令（如P4-01=9）。

電位器調試接線：

• 如果使用外接電位器進行頻率調節，需要將+10V和GND接到電位器的電源端，中心抽頭接到AI1（模擬輸入1）。

2. 參數設置

為了滿足控製要求，需要設置以下參數：

• P4-00：將DI1設置為正向運行命令（例如設為1）。

• P4-01：根據需求設置DI2的功能，通常設置為故障複位或停止命令。

• AI1相關參數：確保AI1被配置為接收頻率給定（如P0-03設置為AI1）。

• 其他必要參數：根據具體需求設置如P0組（基本功能參數）、P2組（矢量控製參數）等中的相關參數。

三、故障代碼分析和解決方法

格立特變頻器VC8000係列在出現故障時，會顯示ERR開頭的故障代碼。以下是部分常見故障代碼的分析及解決方法：

1. ERR01 - 逆變單元保護

• 原因：可能由於逆變器過熱、短路或驅動板故障等。

• 解決方法：檢查逆變器模塊是否過熱，檢查電機和電纜是否短路，若問題依舊，請聯係廠家維修。

2. ERR02/ERR03/ERR04 - 加速/減速/恒速過電流

• 原因：電機負載過大、加速時間設置過短、輸出短路等。

• 解決方法：檢查電機負載，適當延長加速時間，檢查輸出電路是否短路。

3. ERR05 - 恒速過電壓

• 原因：電源電壓過高、製動單元異常等。

• 解決方法：檢查電源電壓，確認製動單元是否正常工作。

4. ERR08 - 控製電源故障

• 原因：控製電源異常，如電壓不穩或斷電。

• 解決方法：檢查控製電源電壓，確保穩定供電。

5. ERR10 - 過載

• 原因：電機長時間超負荷運行。

• 解決方法：減輕電機負載，檢查機械部分是否有異常。

請注意，以上僅為部分故障代碼的分析及解決方法，實際使用時請參考具體的故障代碼手冊進行操作。對於無法解決的故障，請及時聯係91视频网址入口機電技術支持。
