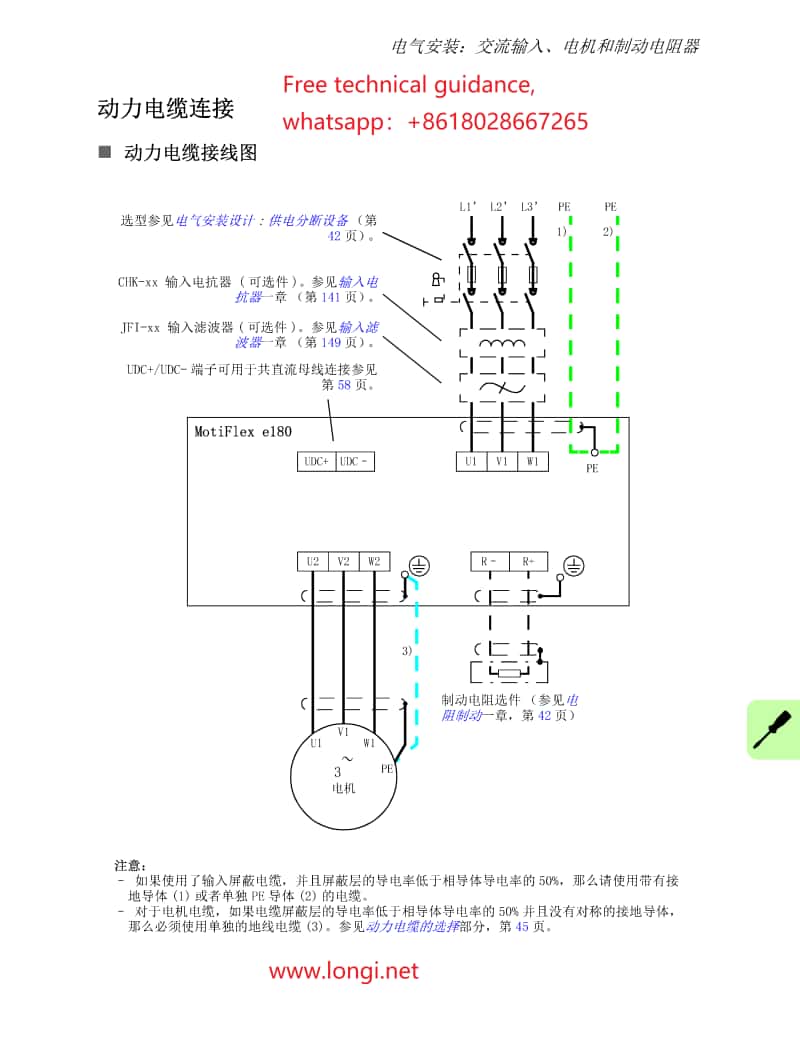

一、主回路接線說明

1. 電源接線

MotiFlex e180伺服驅動器支持三相交流電源輸入，電壓範圍通常為200V至480V AC，具體依據所選型號而定。接線前，請確保電源已關閉並斷開，以避免電擊危險。

接線步驟：

1. 檢查電源電壓和頻率是否符合驅動器要求。

2. 使用合適規格的電纜將電源的三相（L1, L2, L3）及地線（PE）接入驅動器的電源輸入端子。

3. 確認電纜連接牢固，並檢查電纜屏蔽層是否妥善接地。

2. 電機接線

將電機電纜連接到驅動器的電機輸出端子（U, V, W），同時確保電機地線（PE）也妥善連接。

接線步驟：

1. 檢查電機型號和額定參數是否與驅動器匹配。

2. 使用適當規格的電機電纜，將其三相線（U, V, W）和地線（PE）分別連接到驅動器的對應輸出端子。

3. 緊固電纜接頭，確保連接可靠。

二、控製回路接線說明

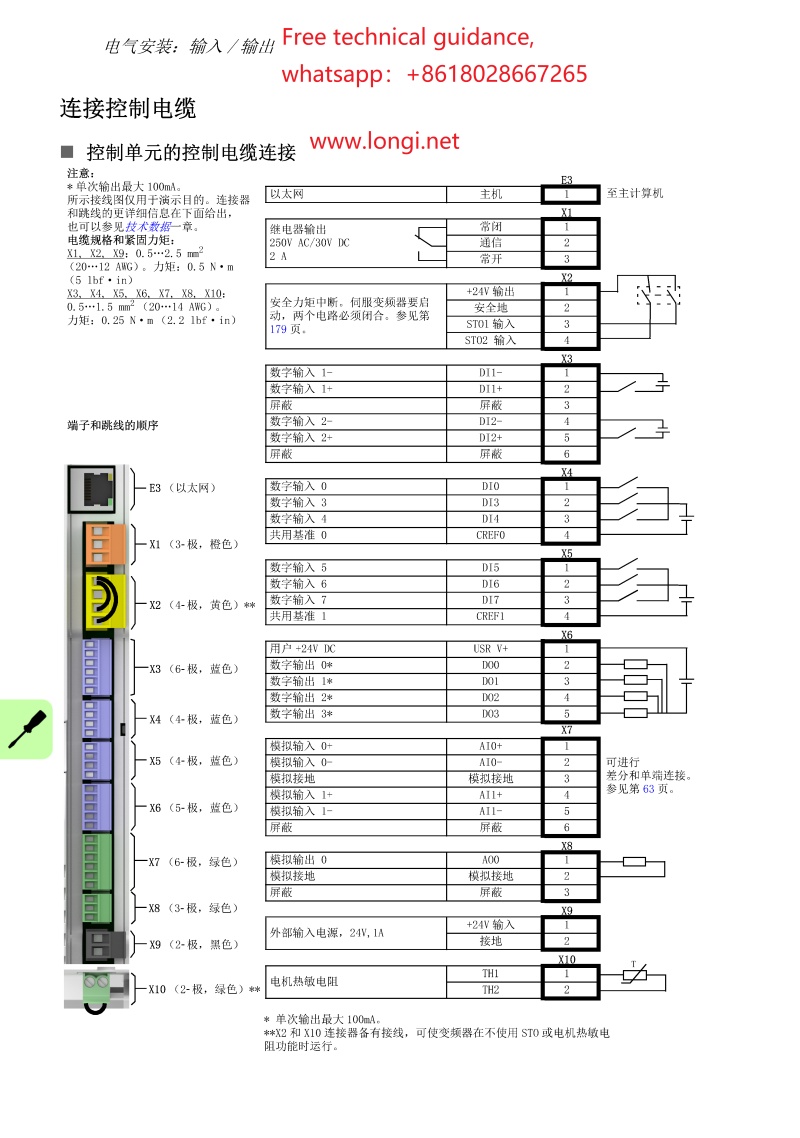

1. I/O接口說明

MotiFlex e180提供了豐富的I/O接口，包括數字輸入（DI）、數字輸出（DO）、模擬輸入（AI）和模擬輸出（AO）等，用於與外部設備或控製器通信及控製。

• 數字輸入（DI）：用於接收來自外部設備的開關信號，如啟動、停止、急停等。

• 數字輸出（DO）：用於向外部設備發送控製信號，如報警輸出、電機運行狀態指示等。

• 模擬輸入（AI）：接收模擬量信號，如速度設定、位置反饋等。

• 模擬輸出（AO）：輸出模擬量信號，如驅動器電流、電壓反饋等。

2. 控製回路接線

接線步驟：

1. 準備適當的控製電纜，確保電纜規格和長度滿足需求。

2. 根據驅動器接線圖，將控製電纜連接到對應的I/O接口。注意區分輸入和輸出，以及正負極性。

3. 對於需要外部電源的數字輸出（如繼電器輸出），請確保外部電源規格符合要求，並正確接線。

三、使用Mint WorkBench調試MotiFlex e180伺服器

1. 安裝與配置Mint WorkBench

1. 下載並安裝Mint WorkBench軟件：從ABB官方網站下載最新版本的Mint WorkBench，並按照安裝向導完成安裝。

2. 連接驅動器：使用以太網電纜將計算機與MotiFlex e180的E3端口連接，並配置計算機的網絡適配器，確保與驅動器的IP地址在同一網段。

2. 啟動與調試

1. 啟動Mint WorkBench，創建一個新項目，並選擇連接到MotiFlex e180伺服驅動器。

2. 運行調試向導：在Mint WorkBench中啟動調試向導，按照提示輸入電機和驅動器的參數，進行自動調整和性能測試。

3. 監測與調整：使用監視窗口實時查看驅動器狀態，根據需要進行手動調整，優化驅動器性能。

四、故障代碼分析和解決方法

當MotiFlex e180伺服器出現故障時，會在前麵板的顯示屏上顯示相應的錯誤代碼。以下是部分常見故障代碼及其分析和解決方法：

• 錯誤代碼10033 (ecSTO_ACTIVE)：表示STO（安全力矩中斷）功能已激活。

• 原因：STO輸入信號未通電。

• 解決方法：檢查STO輸入信號的接線和電源，確保STO信號正常。

• 錯誤代碼10015 (過流保護)：表示驅動器檢測到過流情況。

• 原因：電機負載過大、電機或電纜短路等。

• 解決方法：檢查電機和電纜連接，確保無短路或過載情況；調整負載或降低運行速度。

• 錯誤代碼20006 (軸警報)：表示編碼器反饋數據異常。

• 原因：編碼器接線錯誤、編碼器故障或反饋信號幹擾。

• 解決方法：檢查編碼器接線，更換故障編碼器，或增加信號屏蔽措施。

通過以上步驟，您可以有效地使用Mint WorkBench調試MotiFlex e180伺服器，並解決常見的故障問題。如有更多疑問，請聯係我們獲取詳細說明書或者免費技術支持。
