一、AT500變頻器操作麵板使用方法

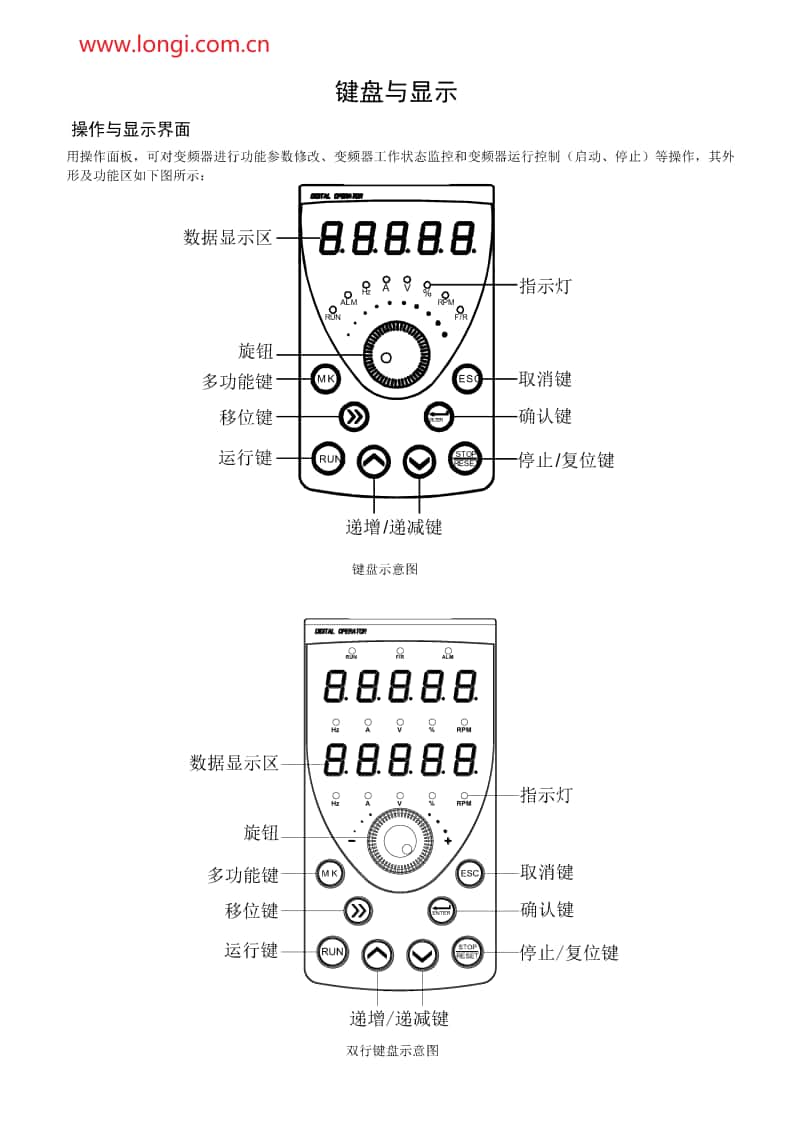

1. 操作麵板布局與指示燈說明：

• 介紹操作麵板上的顯示屏、按鍵（RUN、STOP/RES、MK、Λ、V、>>等）及其功能。

• 解釋各類指示燈（Run、Alm、Hz、A、V、%、rpm、F/R等）的含義。

2. 菜單與參數設置：

• 說明三級菜單模式（功能參數組、功能碼、功能碼修改）及其操作方法。

• 闡述如何通過操作麵板查看和修改變頻器的各項參數。

3. 運行模式控製：

• 介紹通過RUN鍵啟動、STOP/RES鍵停止變頻器的操作。

• 解釋點動運行功能及其調試應用。

二、端子控製和外部電位器調試模式設置

1. 端子控製設置：

• 指導用戶進入F0組參數，將F0.02設置為1以啟用端子控製。

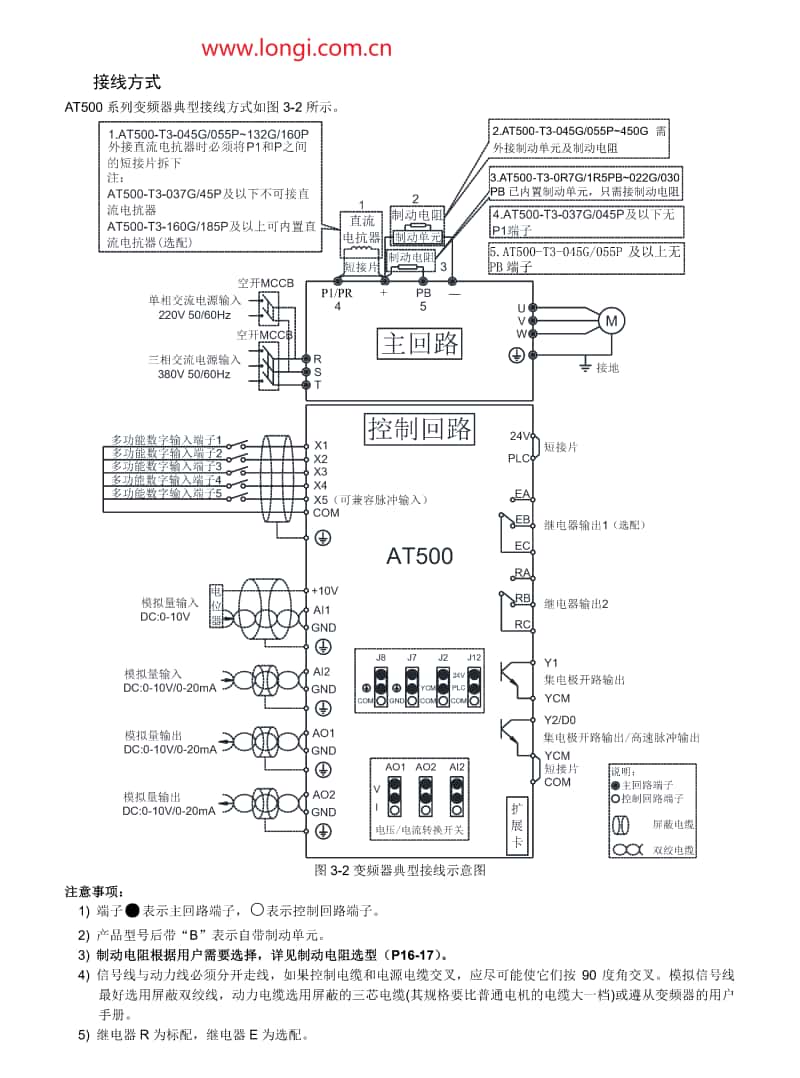

• 演示如何通過F2組參數為各輸入端子分配功能，並說明接線要求。

2. 外部電位器調試模式：

• 教授用戶將F0.03或F0.04設置為AI3（鍵盤電位器），以實現通過旋轉電位器旋鈕調節輸出頻率。

三、變頻器故障代碼歸納與故障解決方法

1. 過流故障（Err02-Err04）：

• 列出可能原因（輸出回路短路、加速/減速時間太短等）。

• 提供解決方法（檢查輸出回路、調整加減速時間等）。

2. 過壓故障（Err05-Err07）：

• 分析故障原因（輸入電壓過高、外力拖動等）。

• 給出解決措施（調整輸入電壓、取消外力拖動等）。

3. 欠壓故障（Err09）：

• 說明故障原因（瞬時停電、輸入電壓低等）。

• 提供解決方案（檢查輸入電源、調整電壓範圍等）。

4. 過載故障（Err10-Err11）：

• 指出故障可能由負載過大、電機堵轉等引起。

• 提出減小負載、檢查電機及機械情況等對策。

5. 輸入/輸出缺相故障（Err12-Err13）：

• 分析故障原因（輸入電源缺相、輸出線或電機故障等）。

• 給出檢查電源和電機、排除外圍故障的建議。

6. 模塊過熱故障（Err14）：

• 解釋故障原因（環境溫度高、風道堵塞等）。

• 強調降低環境溫度、清理風道、更換風扇等措施的重要性。

7. 通訊故障（Err16）：

• 說明通訊參數設置錯誤、通訊線故障等可能原因。

• 提出檢查通訊參數、通訊線和上位機的解決步驟。
