  對刀儀是一種基於光學測量技術的精密儀器，廣泛應用於數控機床中，用於精確測量和校準刀具的幾何形狀和尺寸，確保加工精度和穩定性。它通過高精度的光學係統和探測器，實現對刀具長度、直徑等關鍵參數的快速、準確測量，從而提高生產效率和產品質量。

一、對刀儀原理

  對刀儀的工作原理基於光學測量技術。它主要由光源、光學係統、探測器三部分組成。光源發出光線，經過光學係統後照射到刀具上，光線在刀具表麵反射後，再次經過光學係統被探測器接收。探測器將接收到的光信號轉換成電信號，並通過計算機處理，最終得出刀具的幾何形狀和尺寸。對刀儀的測量精度取決於光學係統的精度和探測器的靈敏度，因此其製造需要高精度的光學元件和高靈敏度的探測器。

二、使用方法

  對刀儀的使用方法依據其類型（接觸式或非接觸式）有所不同，但基本步驟相似：

1. 安裝對刀儀：將對刀儀固定在數控機床的適當位置，如刀塔或工作台，並確保安裝牢固。

2. 連接電源和通信接口：如果對刀儀需要電源或與數控係統通信，確保正確連接。

3. 清潔：清潔對刀儀和刀具，去除灰塵、油汙或金屬屑。

4. 係統設置：在數控係統中進行必要的設置，包括選擇對刀儀類型、輸入對刀儀位置參數等。

5. 校準對刀儀：使用已知尺寸的標準工具進行初始校準，確保測量精度。

6. 啟動對刀程序：在數控係統中選擇或啟動對刀程序，根據對刀儀類型（接觸式或非接觸式）執行相應操作。

• 接觸式：緩慢移動刀具直至接觸探針，並記錄觸發點。

• 非接觸式（如激光對刀儀）：將刀具置於光束下，係統自動記錄數據。



7. 數據處理：對刀儀發送工具的長度和直徑數據到數控係統，係統據此更新工具補償值。

8. 保存設置和試削：確保對刀數據正確保存在數控係統中，並進行簡短的試削或空運行以驗證工具設置的準確性。

三、故障與維修方法

  對刀儀的常見故障及其維修方法包括：

1. 測量不準確或不穩定：

• 原因：磨損部件、光學係統汙染。

• 修複：更換磨損部件（如測量麵或機械接觸點），清潔光學係統和鏡頭。

2. 無信號輸出或信號異常：

• 原因：電路板故障、傳感器損壞或線路問題。

• 修複：檢查並更換電路板、傳感器或線路。

3. 測量結果偏差大：

• 原因：校準不準確或參數設置錯誤。

• 修複：重新校準對刀儀，調整數控係統參數。

4. 間歇性故障或精度下降：

• 原因：密封件老化、灰塵積累。

• 修複：徹底清潔對刀儀，更換密封件。

  在維修過程中，應使用專用工具進行拆裝，避免損壞精密部件，並在清潔、無塵的環境下進行維修。同時，儲備常用備件以減少停機時間，並詳細記錄維修過程和更換的部件。維修後應進行全麵測試，確保功能正常。

  對於複雜故障，尤其是涉及精密電子元件的問題，建議尋求廠商或專業維修服務。在保修期內，應由授權服務提供商處理。

  綜上所述，對刀儀作為數控機床中的關鍵設備，其精確測量和校準功能對於提高加工精度和效率至關重要。通過了解對刀儀的原理、使用方法及故障維修方法，可以更好地發揮其優勢，確保生產過程的順利進行。

五、91视频网址入口機電維修過的對刀儀品牌和型號

   1.Renishaw

（1）OTS係列：OTS

（2）NC4係列：NC4

（3）RMP60係列：RMP60

（4）HPMA係列:HPMA

 （5）TS27R: 對刀儀

   2.Blum-Novotest

（1）Z-Nano係列：Z-Nano

（2）Z-Pico係列：Z-Pico

（3）LC50係列：LC50-DIGILOG

（4）TC係列：TC52，TC76

   3.Marposs

（1）Mida係列：Mida Laser Tool Setter (LTS)，Mida NTK，Mida VTS

（2）TS係列：TS10，TS20

   4. Heidenhain

（1）TT係列：TT 160，TT 460

（2）TL係列：TL Micro

   5.Zoller

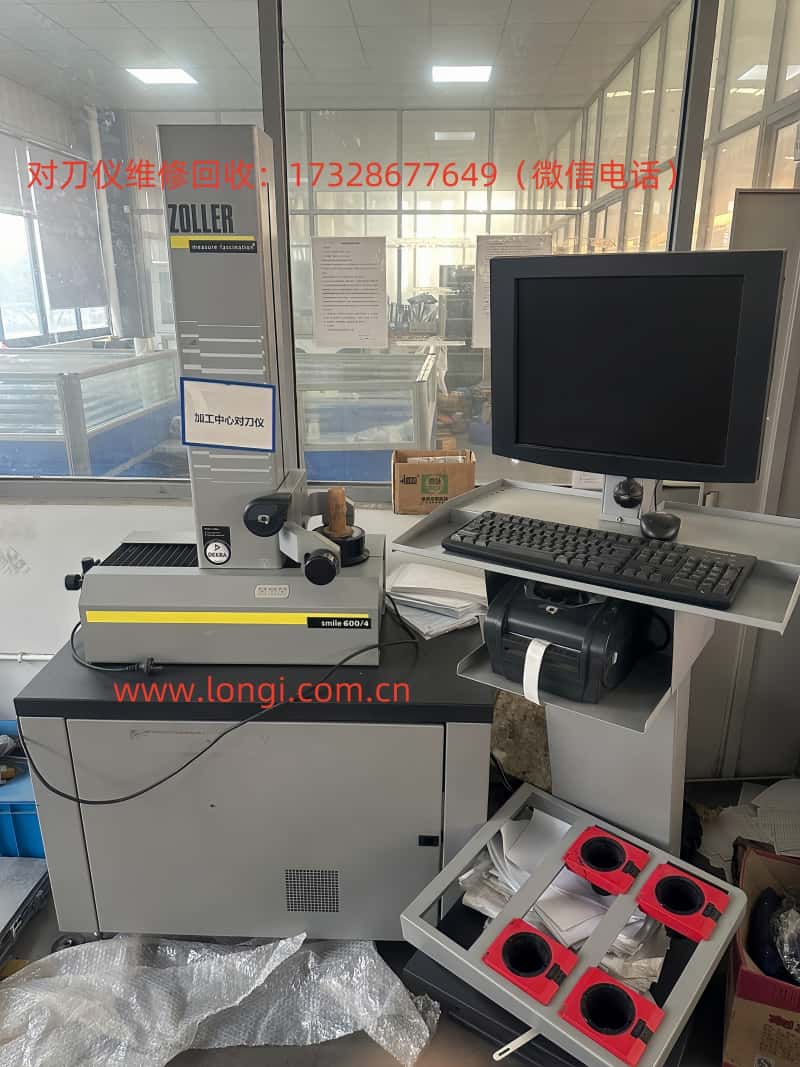

（1）smile係列：smile / pilot 2.0

（2）venturion係列：venturion 450，venturion 600

（3）pom係列：pomBasic，pomSeries

   6.Hexagon (m&h)

（1）4100係列：m&h 41.00

（2）61.00係列：m&h 61.00-PP

（3）78.00係列：m&h 78.00-LTS

   7.HAIMER

（1）Microset係列：VIO linear tool presetter，UNO smart，UNO premium

   8.BIG KAISER

（2）BK Mikro係列：BK Mikro9，BK Mikro8

（3）EWA係列：EWA Automatic Boring Tool

   9.Nikken

（1）Elbo Controlli係列：E46L，E68，E82

   10. Speroni

（1）MAGIS係列：MAGIS

（2）STP係列：STP ESSENTIA，STP FUTURA

   11.EZset

（1）EZ係列：EZset IC2，EZset IC3D

（2）IC係列：IC1，IC2

   12.Omega

（1）Digi-Pro係列：Digi-Pro

（2）TT-1係列：TT-1

   13.Elbo Controlli

（3）E46L: 便攜式對刀儀

（4）E68: 高精度對刀儀

（5）E82: 多功能對刀儀

   91视频网址入口機電公司長期維修對刀儀和控製器，擁有接近30年的維修經驗，可以快速搶修好各類儀器，另外回收和銷售各類對刀儀和控製器，歡迎谘詢。
