很多朋友谘詢“如何根據變頻器故障顯示碼診斷故障點”，下麵91视频网址入口機電跟大家分享變頻器故障時的顯示與診斷邏輯，希望能幫到大家，變頻器驅動電動機運行過程中，由於電源電壓偏離額定值較多、負載狀況異常、參數設置不合理、變頻器運行環境溫度過高、濕度過大、電源諧波汙染嚴重等原因，變頻器會及時檢測發現並在操作麵板的顯示器上顯示相應的字符（LED顯示時）或文字（LCD顯示時），給出報警信號。與此同時，變頻器還會根據故障的嚴重程度，驅使保護出口繼電器的接點動作，接通燈光或音響報警電路；故障更嚴重時，還可能發出保護停機指令。

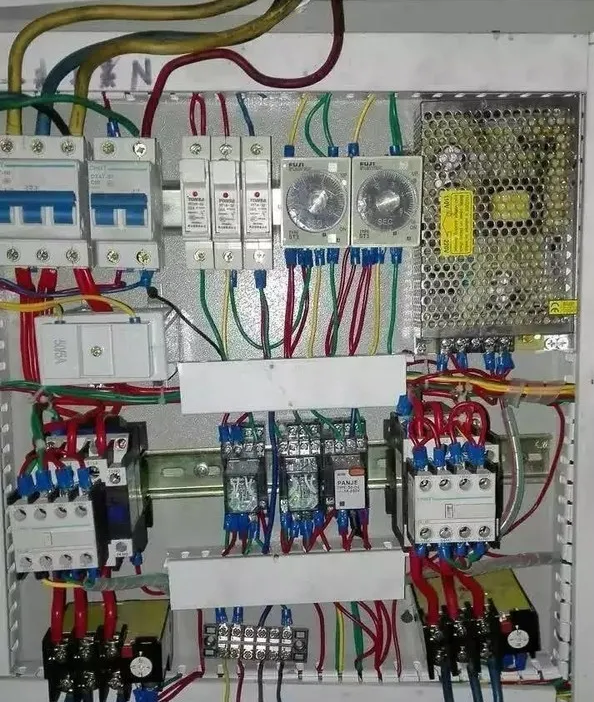

一、變頻器故障的顯示

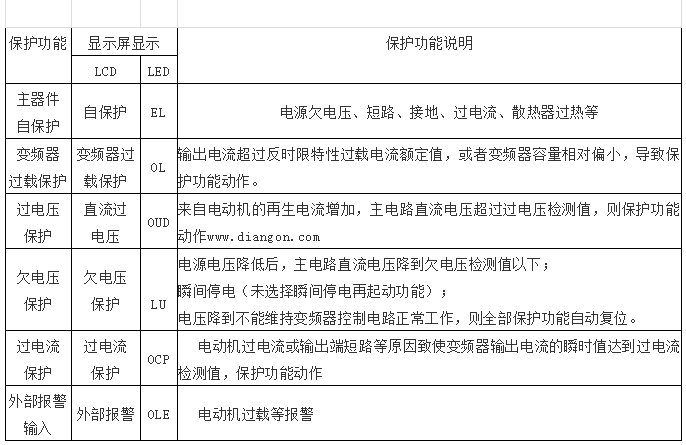

變頻器如果出現異常或故障致使保護功能動作，變頻器有可能會立即跳閘，電動機處於自由停車狀態，這時操作麵板上的LCD或LED顯示屏會顯示故障名稱。隻有消除了故障原因、並用操作麵板上的RESET鍵或控製電路端子RST複位，變頻器才能退出跳閘保護狀態，之後才能重新啟動電動機。變頻器故障時顯示的故障名稱及保護功能說明見下圖

（1）OH.過熱

主要引起原因變頻器內部散熱不好。我們可以檢查散熱風扇及通風通道。

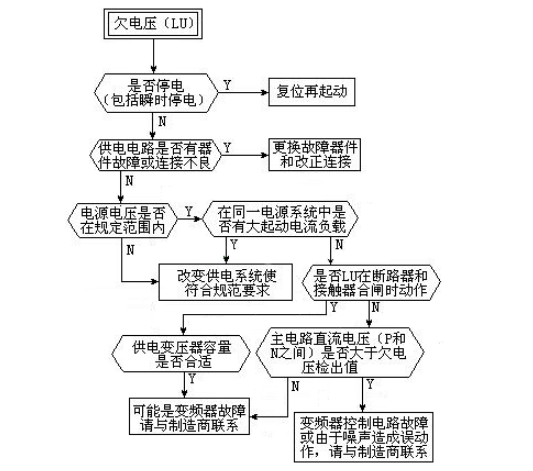

（2）UV.欠電壓

我們首先可以看一下輸入側電壓是否有問題，然後看一下電壓檢測電路，故障判斷和過壓相同。

（3）SC.短路故障

我們可以檢測一下變頻器內部是否有短路現象。我們以安川616G5A45P5為例，我們檢測一下內部線路，可能不一定有短路現象，此時我們可以檢測一下功率模塊有可能出現了故障，在驅動電路正常的情況下，更換功率模塊，應該能修複機器。

（4）FU.快速熔斷器故障

在現行推出的變頻器大多推出了快熔故障檢測功能。（特別是大功率變頻器）以LG030IH-4變頻器為例。它主要是對快熔前麵後麵的電壓進行采樣檢測，當快熔損壞以後必然會出現快熔一端電壓沒有，此時隔離光耦動作，出現FU報警。更換快熔就因該能解決問題。特別應該注意的是在更換快熔前必須判斷主回路是否有問題。

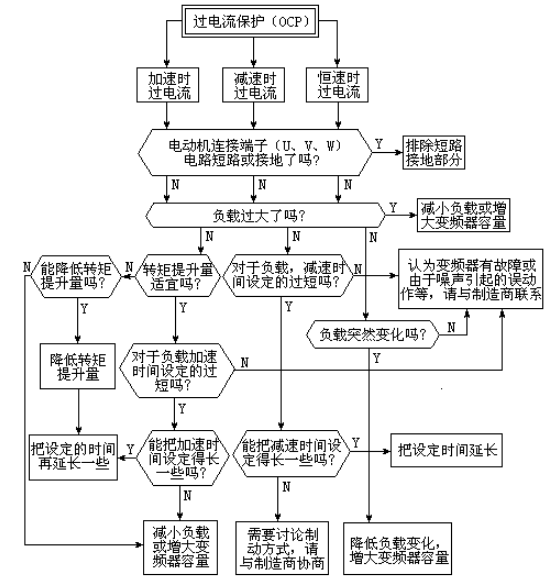

（5）OC.過電流故障

這可能是變頻器裏麵最常見的故障了。我們首先要排除由於參數問題而導致的故障。例如電流限製，加速時間過短都有可能導致過電流的產生。然後我們就必須判斷是否電流檢測電路出問題了。以FVR075G7S-4EX為例：我們有時會看到FVR075G7S-4EX在不接電機運行的時候麵板也會有電流顯示。電流來自於哪裏呢？這時就要測試一下它的3個霍爾傳感器，為確定那一相傳感器損壞，我們可以每拆一相傳感器的時候開一次機，看是否會有過流顯示，經過這樣試驗後基本能排除OC故障。

（6）OV.過電壓故障

我們首先要排除由於參數問題而導致的故障。例如減速時間過短，以及由於再生負載而導致的過壓等，然後我們可以看一下輸入側電壓是否有問題，最後我們可以看一下電壓檢測電路是否出現了故障，一般的電壓檢測電路的電壓采樣點，都是中間直流回路的電壓。我們以三肯SVF303為例，它由直流回路取樣後（530V左右的直流）通過阻值較大電阻降壓後再由光耦進行隔離，當電壓超過一定值時，顯示“5”過壓（此機器為數碼管顯示）我們可以看一下電阻是否氧化變值，光耦是否有短路現象等。

變頻器操作麵板上顯示了故障代碼後，操作運行人員應根據變頻器麵板上顯示的故障提示字符或文字，結合平時積累的維修實踐經驗，準確地判斷出故障的原因或範圍。對於用戶現場有條件處理解決的故障，應慎重、積極、迅速處理，以便盡快恢複設備運行。有些運行故障是因為功能參數設置不當造成的，可重新預置。

1.過電壓保護故障的邏輯判斷

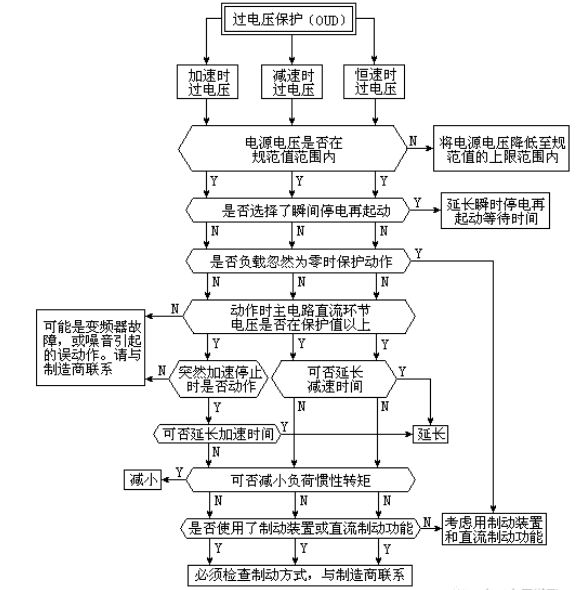

2.判斷過電壓保護故障的邏輯框圖

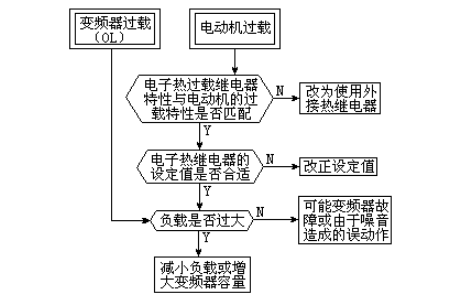

3.變頻器和電動機過載保護故障的邏輯判斷判斷變頻器和電動機過載保護故障的邏輯框圖

4.外部故障報警時的邏輯判斷    變頻器顯示外部故障報警時，其故障分析判斷的邏輯框圖。
