1  產品概述與工作原理

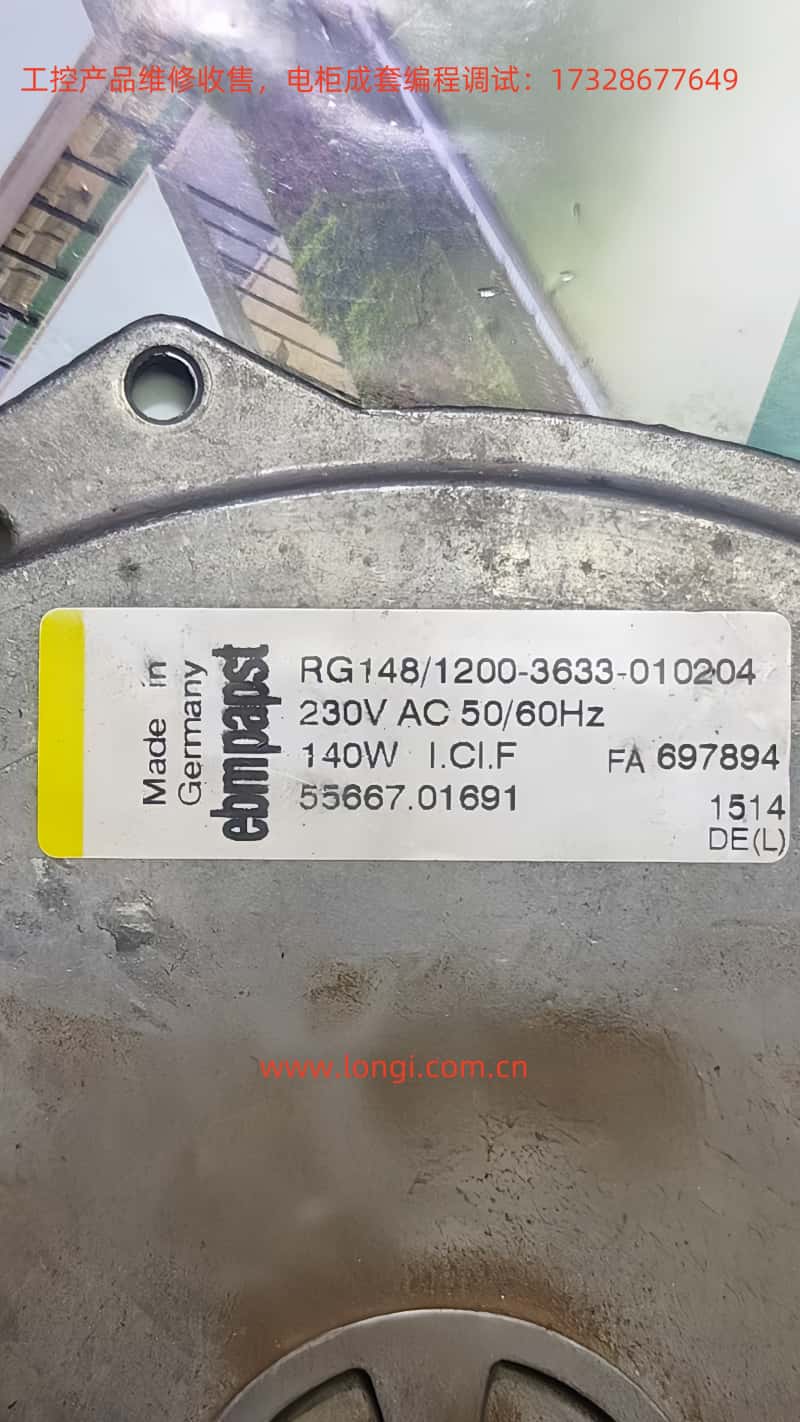

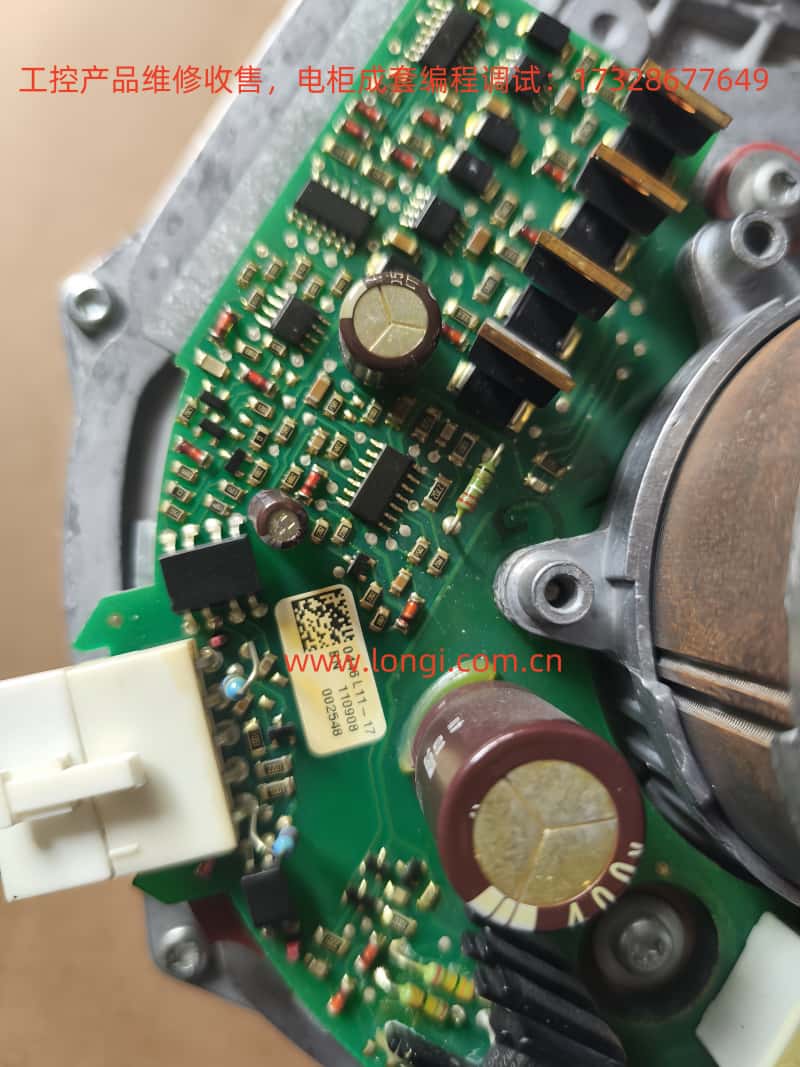

RG148 係列采用 EC（Electronically Commutated）技術：風機內部把市電先整流成直流，再由 IGBT 逆變橋產生三相 PWM 電壓驅動內置 BLDC 永磁同步電機，從而實現高效率、寬速比運行。該“一體化整流 + 逆變 + 電機”結構省去了外置變頻器，效率比傳統 AC 電機 + VFD 方案高出 20 %–30 %，並可在 10 %–100 % 額定轉速範圍穩定工作。

核心優勢

• 高效率：省去轉子銅損與皮帶損耗；整機效率 > 90 %。

• 無刷免維護：電子換相替代機械電刷。

• 易於調速：隻需提供 1–6 kHz 方波或 0–10 V 信號即可線性調速。

2  接口定義與接線說明

風機配有一組 5 芯控製插座 + L/N/PE 交流輸入，典型插殼為 AMP MATE-N-LOK 或 Molex Mini-Fit Jr.。殼體上有凹刻數字“1–5”，鎖扣旁即 Pin 1。

找針腳小技巧

1. 觀察殼體數字 & Pin-1 缺口；

2. 上電後用萬用表量各腳與機殼：唯一穩定 ≈ 18 V 的負端即 Pin 1 正端為 Pin 5；

3. 向候選腳注入 PWM，能啟動風機的即 Pin 2。

3  最小化實驗接線

1. 動力側：L/N 接 187 – 253 V AC（或 91 – 126 V AC 低壓版），串 6 A 慢熔保險，PE 接地。

2. 控製側（僅 3 根線即可）：

• Pin 1 ↔ MCU/函數發生器 GND

• Pin 2 ↔ MCU GPIO，經 1 kΩ 串阻直接輸出 0/5 V 方波

• Pin 4 / 5 暫不接（若需測速，可將 Pin 4 通過 10 kΩ 上拉至 Pin 5，然後接入捕捉口）。

啟動步驟
① 斷電完成接線 → ② 上電（PWM=0 %）→ ③ 輸出 30 % PWM，風機應平滑升速 → ④ 逐步調占空比、記錄轉速 → ⑤ 占空比 < 3 % 停機。

4  參數調校與性能驗證

在係統端可建立 占空比-風量曲線：以示波器或計數器測 Tach 頻率，同步記錄風壓/風量，便於後續閉環控製。

5  常見故障與檢修

6  維護與升級建議

• 周期檢查：每 3 個月清理葉輪灰塵、緊固接地螺絲；每年測絕緣電阻。

• 線纜管理：> 1 m 控製線應屏蔽並單端接地，以降低輻射與串擾。

• 固件升級：若需更精細的氣流調節，可通過 ebm-papst EC-Control 軟件對內部 EEPROM 參數進行寫入，如修改 Minimum RPM、Soft-Start Ramp 等，使用 Bluetooth 或 RSA/RSB 總線接入。

• 諧波治理：多台大功率 EC 風機並聯時，必要時加裝無源濾波或 12-脈衝整流模塊，以降低 THDi，保護配電係統 。

7  結語

RG148 係列 EC 風機憑借集成逆變、電子換相與簡潔的 PWM/模擬接口，實現了高效率、寬範圍、低維護的空氣動力解決方案。掌握 三線最小接線法 + 合理的 PWM 調速策略 + 基本故障排查表，即可輕鬆完成從台架試驗到現場投運的全流程。通過對占空比-風量曲線與係統諧波的進一步優化，還能在保持可靠性的同時，將節能潛力發揮到極致。
