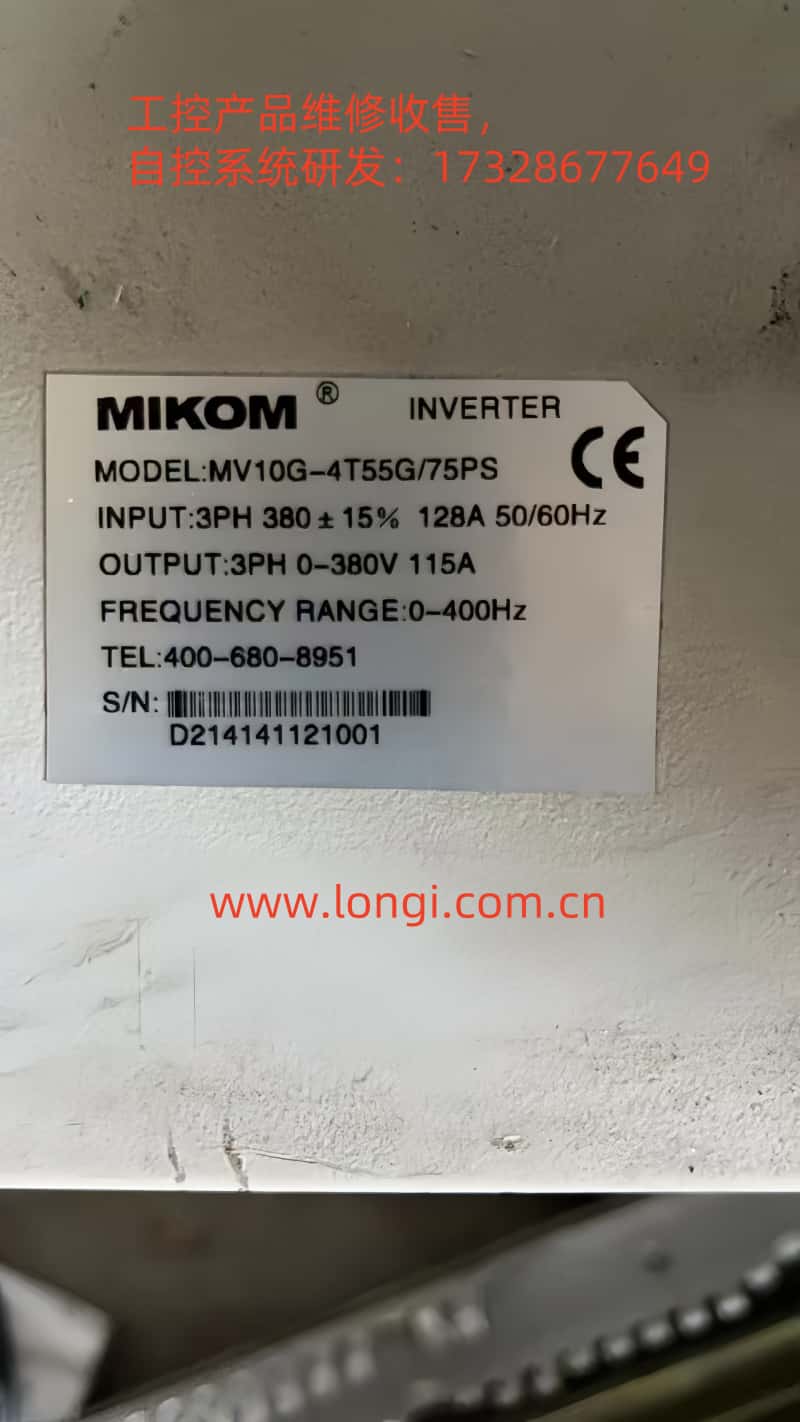

麥科變頻器MV係列作為工業自動化領域的重要設備，其用戶手冊詳細闡述了設備操作、參數設置、故障處理等關鍵內容。本文將圍繞操作麵板功能、參數設置、外部控製及故障處理四大核心模塊，結合手冊內容展開係統性指導。

一、操作麵板功能解析

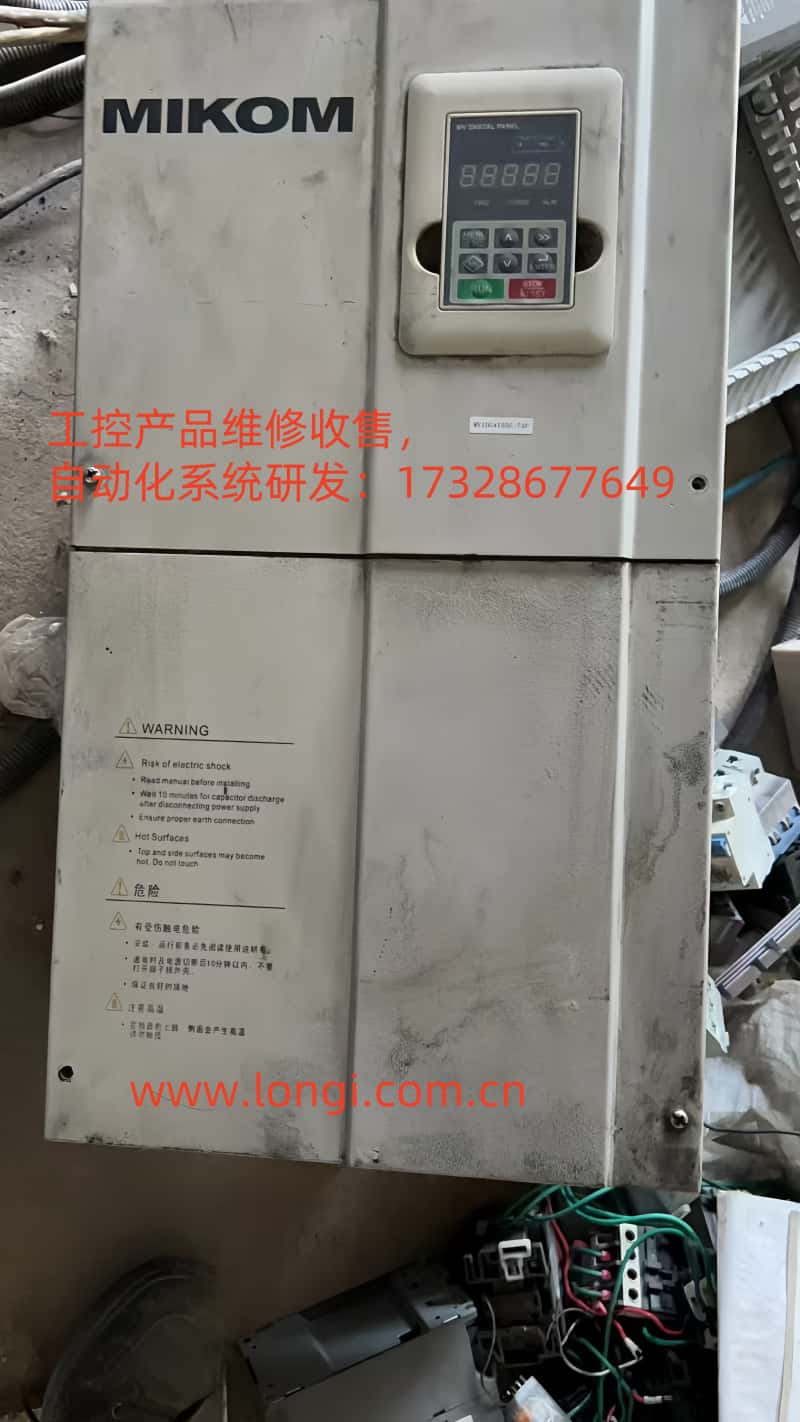

操作麵板是用戶與變頻器交互的直接界麵，其設計兼顧功能性與易用性。麵板核心組件包括LED顯示屏、功能按鍵及狀態指示燈。LED顯示屏可實時顯示輸出頻率、電流、電壓等運行參數，並通過符號標識運行狀態（如RUN/STOP）及故障代碼（如Er.XX）。功能按鍵布局清晰，其中：

• MENU/ESC鍵：用於進入參數設置菜單或退出當前操作界麵。

• ENTER鍵：確認參數修改或進入二級菜單。

• RUN/STOP鍵：控製變頻器啟停，長按可實現緊急停機。

• MK鍵：多功能鍵，其功能由參數P50.03定義（如點動控製、自由停車等）。

• 增/減鍵（>、<）：調整參數值或切換顯示頁麵。

• 移位鍵（>>）：在參數修改時選擇操作位，或在顯示界麵間循環切換。

通過組合使用上述按鍵，用戶可完成參數瀏覽、修改及設備控製等操作。例如，長按MENU鍵3秒可進入密碼驗證界麵，輸入正確密碼後即可訪問受保護參數。

二、參數設置與安全防護

1. 參數出廠值恢複
若需恢複設備至初始狀態，可通過參數P50.20選擇恢複範圍：

• P50.20=0：恢複基本菜單參數（P00-P19組）。

• P50.20=1：恢複高級菜單參數（P20-P49組）。

• P50.20=2：恢複用戶自定義菜單參數（P50-P99組）。

操作步驟：進入菜單→選擇P50.20→按ENTER鍵確認→通過增/減鍵選擇恢複範圍→再次按ENTER鍵執行。

2. 密碼設置與解除
為防止誤操作，可通過參數P50.00設置用戶密碼：

• 設置密碼：進入P50.00→輸入4位數字密碼→按ENTER鍵確認→1分鍾內無操作密碼生效。

• 密碼驗證：修改受保護參數時，係統提示輸入密碼。

• 密碼解除：重新上電或輸入正確密碼後，按ENTER鍵解除保護。

3. 參數訪問限製
通過參數P50.02可設置三級保護：

• P50.02=0：無保護，所有參數可修改。

• P50.02=1：部分參數鎖定（如P00組基礎參數開放，P20組高級參數鎖定）。

• P50.02=2：全部參數鎖定，僅可通過密碼修改。

此外，參數P50.03的千位可鎖定操作麵板按鍵（如禁止RUN/STOP操作），進一步強化安全防護。

三、外部控製功能實現

1. 外部端子正反轉控製
通過參數P10組配置端子功能：

• 正轉控製：設置P10.01=1（DI1端子為正轉指令）。

• 反轉控製：設置P10.02=2（DI2端子為反轉指令）。

• 組合邏輯：通過P10.03-P10.06設置多端子組合邏輯（如DI1+DI3實現正轉點動）。

接線示例：將正轉按鈕接至DI1端子與COM端，反轉按鈕接至DI2端子與COM端。

2. 外部電位器調頻
實現步驟：

• 參數設置：進入P12組→設置P12.01=1（AI1為頻率給定源）→P12.03=0（0-10V對應0-50Hz）。

• 硬件接線：將外部電位器（10kΩ）連接至AI1（端子10）與GND（端子11）。

• 調試要點：旋轉電位器，觀察LED顯示的頻率值是否線性變化，若波動需調整P12.04（濾波時間）。

四、故障代碼與處理流程

手冊列出了20餘種故障代碼及解決方案，以下為常見故障處理指南：

故障排查流程：

1. 記錄故障代碼（通過LED顯示或P34組查詢曆史記錄）。

2. 對照手冊故障列表定位原因。

3. 按建議步驟處理（如檢查電源、調整參數、更換部件）。

4. 清除故障記錄（P34.01=1）後重啟設備。

五、維護與擴展功能

1. 通訊功能
設備支持Modbus RTU協議（P30組），可通過RS485接口實現PLC或上位機監控。參數設置示例：

• P30.01=1（啟用Modbus）

• P30.02=9600（波特率）

• P30.03=2（8位數據位、1停止位、無校驗）

2. 維護建議

• 定期清理散熱風扇及濾網（每6個月）。

• 檢查電解電容容量（每2年，容量低於80%需更換）。

• 備份參數（通過P50.21導出至外部存儲器）。

結語

本文基於用戶手冊核心內容，係統梳理了麥科變頻器MV係列的操作邏輯與高級功能。通過掌握麵板操作、參數管理、外部控製及故障處理技能，用戶可大幅提升設備使用效率與安全性。建議結合手冊附圖與實際操作深化理解，並定期參加廠商培訓以跟進技術更新。
