FANUC 係統故障維修與分析：以 SRM ECC 錯誤和 ALM 24 報警為例

在工業自動化領域，FANUC 係統因其高效的性能和穩定的工作特點，廣泛應用於數控機床、伺服驅動係統及其他自動化設備。然而，隨著長時間的使用，FANUC 係統也不可避免地會出現各種故障，影響生產效率。本文將通過分析FANUC係統中的常見故障——935 SRAM ECC 錯誤和 ALM 24 報警，詳細探討這些故障的診斷與維修步驟，並提供一些有效的解決方案。

一、FANUC 係統中的常見報警

FANUC 係統中最常見的報警之一是 935 SRAM ECC 錯誤。這一報警提示係統中SRAM模塊出現了錯誤，通常是由於內存模塊故障或數據損壞引起的。另一種常見的報警是 ALM 24，它通常表示主控係統與伺服驅動器之間的串行通信發生故障。這類報警可能由於電纜連接不良、伺服驅動器通信端口故障或電源不穩定等原因引起。

通過這些報警代碼，維修人員可以快速確定故障位置和可能的原因，從而采取相應的維修措施。下麵，我們將從故障診斷與分析的角度，結合具體的維修實例，詳細探討如何排查和解決這些常見故障。

二、935 SRAM ECC 錯誤的故障診斷與維修

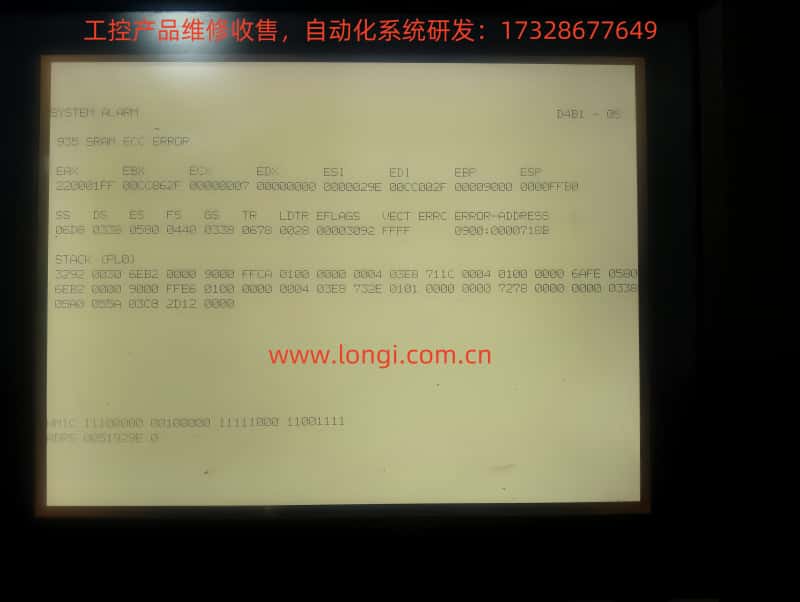

935 SRAM ECC 錯誤表示在係統中的靜態隨機存儲器（SRAM）模塊發生了錯誤。SRAM是控製程序存儲的關鍵組件，它的故障將直接影響係統的運行。

1. 故障原因分析

• 電池電壓不足：FANUC係統的SRAM模塊通常需要依賴電池供電，如果電池電壓不足，可能會導致SRAM模塊中的數據丟失或損壞。

• SRAM模塊故障：隨著使用時間的增加，SRAM模塊可能因物理損壞或老化而出現故障，導致無法正確讀取數據。

• 電路故障：SRAM模塊與主板之間的連接電路若出現問題，也可能導致數據傳輸錯誤，從而觸發該報警。

2. 維修步驟

• 步驟一：檢查電池電壓
  首先需要檢查SRAM模塊的電池電壓。若電池電壓不足，應該更換電池。更換電池後，可以觀察報警是否解除。如果電池電壓正常，但報警依舊存在，則需要進一步排查其他原因。

• 步驟二：初始化SRAM模塊
  如果電池電壓正常，可以嚐試對SRAM進行初始化。通過按住設備的初始化按鈕或在係統中進行軟重置，清除內存中的錯誤數據。之後，可以通過恢複備份數據來驗證係統是否能夠正常運行。

• 步驟三：更換SRAM模塊
  如果以上兩步無法解決問題，則可能是SRAM模塊本身出現了故障。此時需要更換SRAM模塊。更換時，必須確保新模塊與舊模塊具有相同的規格，並進行必要的配置。

3. 常見問題與注意事項

• 在更換SRAM模塊時，務必做好數據備份，以免丟失重要的控製程序。

• 如果設備在進行初始化時沒有反應，可以嚐試強製重啟設備。

三、ALM 24 報警的故障診斷與維修

ALM 24 報警提示的是主控係統與伺服驅動器之間的串行通信發生故障。具體表現為主控係統無法與伺服驅動器進行數據交換，導致設備無法正常工作。

1. 故障原因分析

• 通信電纜故障：ALM 24 報警常常是由於控製器與驅動器之間的通信電纜出現鬆動、接觸不良或損壞所導致。電纜一旦發生故障，數據傳輸將中斷，係統便無法正常運行。

• 驅動器或主控係統通信端口故障：如果伺服驅動器或主控係統的通信端口發生故障，也可能導致無法建立有效的通信。

• 電源問題：電源不穩定或電壓過低也可能導致通信錯誤。確保設備的電源電壓穩定在正常範圍內至關重要。

2. 維修步驟

• 步驟一：檢查通信電纜連接
  首先需要檢查主控係統與伺服驅動器之間的通信電纜是否鬆動、損壞或接觸不良。如果發現電纜有問題，應及時更換或修複。

• 步驟二：檢查驅動器和控製器的通信端口
  如果電纜沒有問題，接下來需要檢查伺服驅動器和主控係統的通信端口。可以通過替換接口板或檢查接口的連接是否牢固來判斷是否存在端口故障。

• 步驟三：檢查電源電壓
  確保設備的電源電壓穩定。如果電源出現波動或不穩定，也可能導致通信故障。檢查電源線路，確保電壓在允許的範圍內。

3. 常見問題與注意事項

• 如果更換電纜和檢查端口後問題依然存在，建議檢查驅動器和主控係統的固件版本，確保其兼容性。

• 在進行故障排除時，切勿忽視設備的電源問題，電源不穩可能是導致多種故障的根本原因。

四、總結

FANUC 係統的故障診斷和維修需要全麵了解係統的結構和工作原理。在麵對 935 SRAM ECC 錯誤 和 ALM 24 報警 時，首先要從常見的電池問題、通信線路問題以及電源問題入手，逐步排查故障源。通過係統的檢查與維修，可以有效地恢複設備的正常運行，保障生產的順利進行。

通過本案例分析，我們可以看出，麵對FANUC係統中的各種報警和故障，及時、精確的故障診斷與處理是解決問題的關鍵。維修人員應具備紮實的技術基礎，並靈活運用係統分析工具，才能在麵對複雜問題時找到最佳的解決方案。
