一、引言
在現代工業自動化係統中，變頻器（VFD）作為核心控製設備，在調速、恒壓供水、風機控製等場合起到了至關重要的作用。然而，變頻器在實際應用過程中，尤其是在多泵並聯運行或變頻與工頻切換場景下，常常會遇到各種類型的報警，影響係統的穩定性與運行效率。其中，報警2015 - PFC互鎖故障，是ABB ACS510變頻器中常見的報警之一，尤其是在使用了PFC控製功能（泵扇控製）時，用戶可能會遇到該問題。
本文將深入分析ABB ACS510變頻器報警2015的根本原因，詳細闡述PFC互鎖功能的工作原理，結合變頻器的控製邏輯和現場接線，探討如何有效解決該報警問題，並提供可操作的排查與處理步驟。通過這篇文章，讀者可以全麵理解PFC互鎖的故障機製，並掌握解決該類報警的方法，以保障變頻器係統的穩定運行。
二、報警2015 PFC互鎖故障概述
1. 報警2015的含義與觸發條件
報警2015是ABB ACS510變頻器中的一個典型報警代碼，表示PFC互鎖故障。當係統檢測到互鎖條件未滿足時，變頻器會主動停止電機的運行，且會在控製麵板上顯示報警2015。該報警代碼主要用於多泵恒壓供水係統等場合，確保在多台電機（泵）工作時，電機切換的順序與狀態得到合理控製，從而避免出現係統衝突或設備損壞。
PFC互鎖報警的觸發條件通常為：
互鎖輸入信號異常：當變頻器接收到的互鎖信號（通過數字輸入DI4、DI5、DI6等傳遞）未達到預期，變頻器會認為存在衝突或故障，從而觸發報警2015。
泵工作狀態衝突：如果某台泵正在運行，且變頻器嚐試啟動另一台泵，而沒有解除互鎖條件時，也會觸發該報警。
設備切換時未完全斷開：在自動切換過程中，若相關設備（如工頻旁路接觸器、輔助繼電器等）未能正確斷開，互鎖信號無法複位，變頻器會檢測到這一不一致，從而生成報警。
報警2015提示變頻器未能正確識別或執行互鎖邏輯，通常涉及到接線、參數配置或設備狀態的問題。
2. PFC控製功能簡介
PFC（Pump Fan Control，泵扇控製）功能是ABB變頻器在恒壓供水等應用中常用的控製模式。它通過調節泵的運行頻率和工頻旁路的切換，實現多個泵的自動切換和負載平衡。為了確保係統的安全與穩定運行，PFC功能通常需要借助互鎖機製來確保變頻器與工頻電源的切換、泵的啟停狀態是協調的。
在應用PFC控製功能的係統中，變頻器通過監控多個泵的工作狀態，利用數字輸入（DI）和繼電器輸出（RO）信號來判斷何時啟動、何時切換電機，並實時調整係統的工作狀態。如果任何一個信號出現異常或設備狀態不匹配，變頻器就會通過報警2015來提示操作人員進行檢查。
PFC互鎖功能的核心目的是防止兩台泵在不適當的條件下同時運行，避免設備損壞或能效損失。因此，它的正常工作依賴於正確的接線、合理的參數配置以及設備本身的完好狀態。
三、報警2015觸發的原因分析
1. 控製回路接線問題

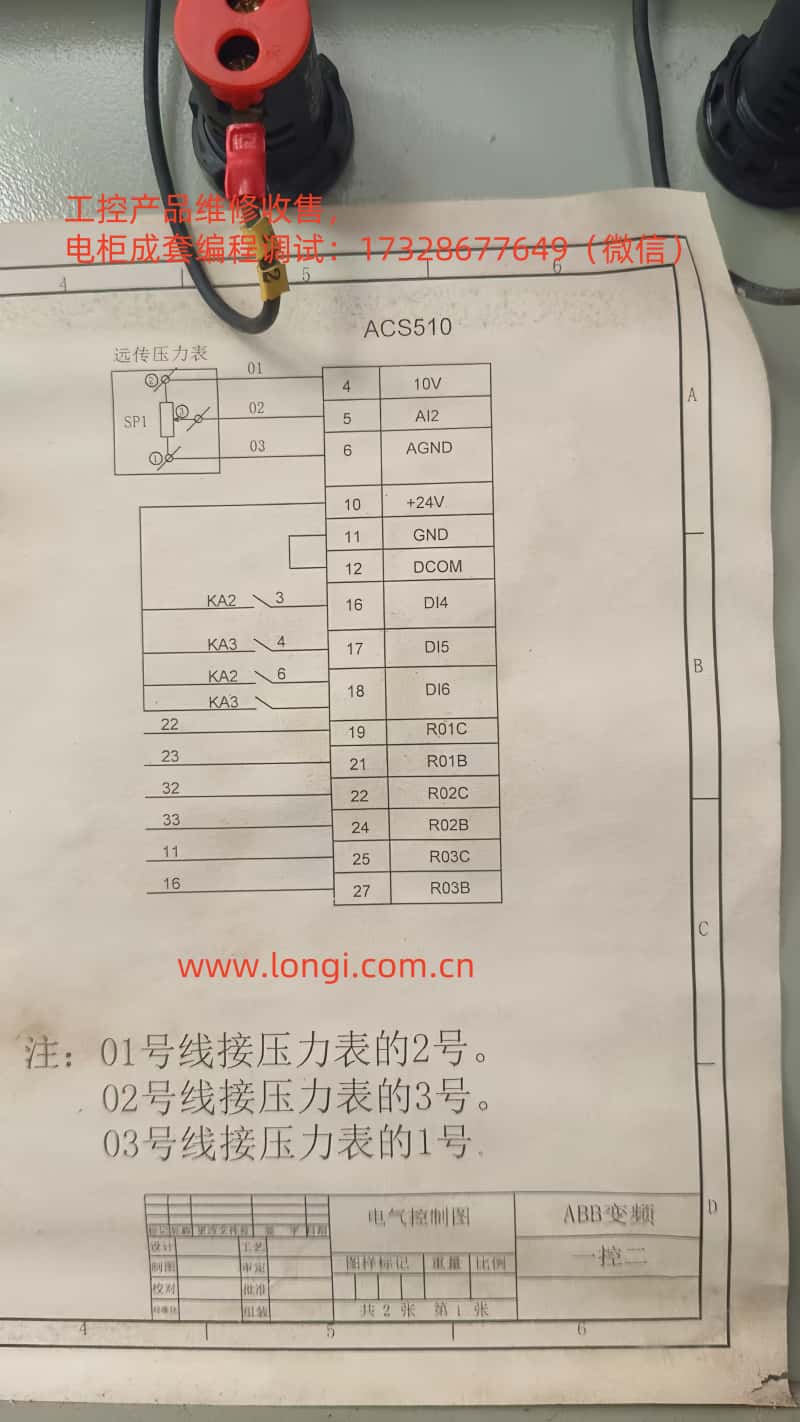

根據ABB變頻器的設計邏輯，報警2015通常由互鎖輸入信號（DI4、DI5、DI6等）異常引發。電氣接線不當或設備故障會導致這些信號丟失或錯誤，從而觸發報警2015。常見的接線問題包括：
接觸器輔助觸點未正確接入互鎖回路：PFC控製功能依賴於接觸器的輔助觸點（常閉觸點）來監測電機的運行狀態。如果接線時誤用了常開觸點，或者接觸器的輔助觸點未正確複位，就會導致DI輸入信號異常，進而觸發報警。
數字輸入信號未能正確反饋：DI4、DI5等數字輸入信號應通過接觸器的常閉觸點與熱繼電器觸點串聯接入。如果接線中遺漏了這些觸點，或者接線不牢固，也可能導致互鎖信號丟失，從而觸發報警。
2. 繼電器輸出信號不穩定
ABB ACS510變頻器的PFC控製功能通過繼電器輸出（RO1、RO2、RO3等）來控製電機的啟停狀態。如果繼電器輸出信號不穩定或配置不當，也可能引發報警2015。常見的繼電器輸出問題包括：
繼電器輸出信號的衝突：在某些係統設計中，RO1和RO2可能用於控製兩台泵的啟停。如果這兩個繼電器輸出信號衝突，導致兩台泵無法按照預期順序啟停，也會觸發報警2015。
繼電器觸點故障：如果繼電器的常開或常閉觸點因老化或損壞無法正常工作，就會導致互鎖回路不閉合或不斷開，從而觸發報警。
3. 參數配置問題
報警2015還可能由變頻器的參數配置問題引起。以下是一些可能導致報警的參數設置問題：
互鎖相關參數未正確配置：在PFC控製功能中，參數8120（INTERLOCKS）和8121（REG BYPASS CTRL）用於控製互鎖邏輯的啟動與切換。如果這些參數配置錯誤，變頻器可能無法正確識別互鎖信號，導致報警2015。
自動切換間隔設置不合理：如果參數8118（自動切換間隔）設置過短或過長，可能導致係統在切換過程中出現不穩定的狀態，觸發報警。合理的切換間隔應根據實際負載和係統需求進行調整。
4. 設備狀態衝突
如果係統中某個電機出現故障或未能按時停機，也可能導致報警2015的觸發。常見的設備狀態衝突包括：
四、報警2015的解決方案
1. 檢查接線與硬件
首先，需要檢查控製回路中的接線，確保所有的輔助觸點、熱繼電器觸點以及接觸器觸點均按照正確的邏輯連接到相應的DI輸入端子。常見的接線檢查步驟如下：
2. 調整參數配置
接下來，需要檢查變頻器的相關參數設置，特別是以下幾個關鍵參數：
檢查參數8120（INTERLOCKS）：確保該參數設置為合適的值，通常應設置為4，表示從DI4開始分配互鎖信號。
檢查參數8121（REG BYPASS CTRL）：該參數用於控製調速旁路功能，確保其設置與現場需求一致。如果不需要旁路控製，可以將該參數設置為0。
檢查參數8118（自動切換間隔）：根據係統的負載需求，合理設置自動切換間隔，避免頻繁切換或長時間未切換導致的不穩定狀態。
3. 排除設備故障
如果接線和參數配置都沒有問題，那麽就需要排查設備本身的狀態。可以通過以下方式檢查：
4. 模擬測試
進行手動測試，模擬不同的工作條件，觀察變頻器是否能夠正常響應並按預期切換泵。例如，可以手動控製DI4、DI5和DI6的輸入信號，查看變頻器是否能夠在沒有報警的情況下正確啟動電機，並順利切換。
五、總結
ABB ACS510變頻器的報警2015（PFC互鎖故障）是多泵恒壓供水係統中常見的故障之一。通過對報警2015的分析，我們發現其根本原因通常是由於互鎖信號異常、接線問題、繼電器輸出衝突、參數配置不當或設備故障引起的。解決這一問題的方法包括檢查控製回路接線、調整參數配置、排除設備故障以及進行模擬測試。
通過合理的排查和處理，可以有效消除報警2015，保證係統的正常運行。在未來的應用中，操作人員應定期檢查控製回路、維護設備，確保變頻器能夠穩定運行，避免此類報警反複出現，從而提高係統的可靠性和安全性。
希望本文能為廣大變頻器用戶提供有價值的幫助，幫助他們深入理解PFC互鎖故障的成因，並采取有效措施加以解決。
