一、操作麵板功能介紹

1.1 操作麵板概述

維森變頻器FE550的操作麵板集成了多種功能，用戶可以通過麵板上的按鍵和顯示屏進行參數設置、運行控製和故障診斷。操作麵板主要包括以下部分：

• 顯示屏：用於顯示運行狀態、參數值和故障代碼。

• 功能按鍵：包括啟動、停止、調頻、設置等按鍵。

• 導航按鍵：用於在菜單中導航和選擇參數。

1.2 如何恢複出廠值設置

在某些情況下，用戶可能需要將變頻器恢複到出廠設置。以下是恢複出廠值的步驟：

1. 按下 PROG 鍵進入參數設置模式。

2. 使用 ↑ 或 ↓ 鍵選擇參數 F0.50（參數恢複）。

3. 將 F0.50 設置為 30（恢複所有出廠參數）。

4. 按下 ENTER 鍵確認，變頻器將自動恢複到出廠設置。

1.3 如何加密和解除密碼

為了防止未經授權的參數修改，FE550係列變頻器支持參數加密功能。以下是加密和解除密碼的步驟：

設置密碼：

1. 進入參數設置模式，選擇參數 F0.36（用戶密碼）。

2. 輸入一個四位數密碼（例如 1234），然後按下 ENTER 鍵確認。

解除密碼：

1. 在需要修改參數時，係統會提示輸入密碼。

2. 輸入正確的密碼後，按下 ENTER 鍵即可解除密碼保護。

1.4 如何設置參數訪問限製

為了進一步保護變頻器的參數設置，用戶可以設置參數訪問限製：

1. 進入參數設置模式，選擇參數 F0.36（用戶密碼）。

2. 將 F0.36 設置為非零值（例如 65555），表示參數已加密。

3. 在參數修改模式下，隻有輸入正確密碼後，才能訪問和修改參數。

二、外部端子控製與調速設置

2.1 外部端子正反轉控製

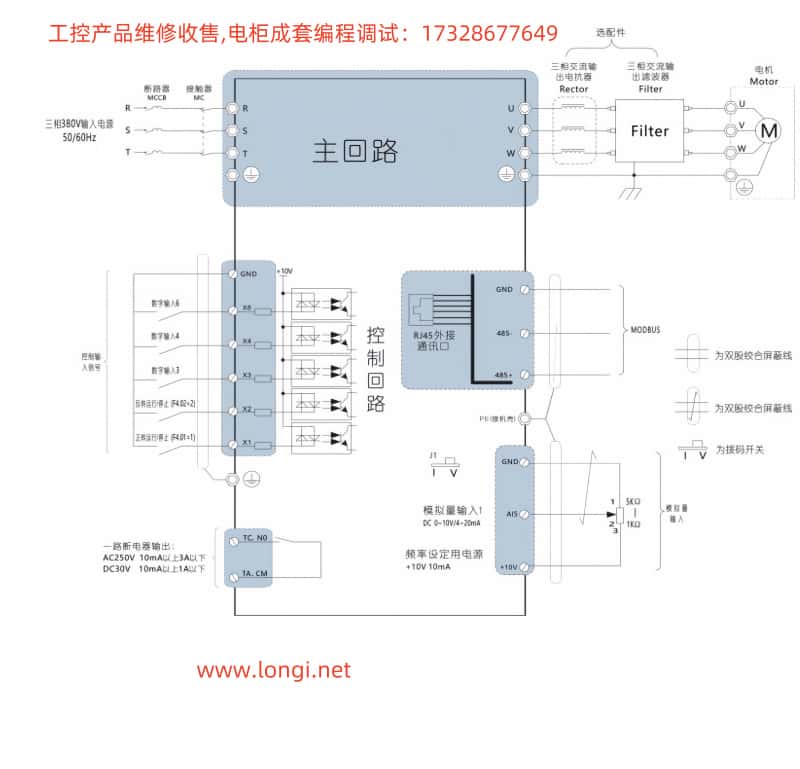

FE550係列變頻器支持通過外部端子實現正反轉控製。以下是具體的接線和參數設置步驟：

接線說明：

• 正轉信號：將外部正轉信號接入變頻器的 X1 端子。

• 反轉信號：將外部反轉信號接入變頻器的 X2 端子。

• 公共端（GND）：將正轉和反轉信號的公共端接入變頻器的 GND 端子。

參數設置：

1. 進入參數設置模式，選擇參數 F4.01（X1 端子功能選擇），設置為 1（正轉運行）。

2. 選擇參數 F4.02（X2 端子功能選擇），設置為 2（反轉運行）。

3. 保存設置後，變頻器將根據外部端子的信號實現正反轉控製。

2.2 外部電位器調速

FE550係列變頻器支持通過外部電位器實現調速功能。以下是具體的接線和參數設置步驟：

接線說明：

• 電位器信號：將外部電位器的輸出信號接入變頻器的 A15 端子。

• 電位器電源：將外部電位器的電源正極接入變頻器的 +10V 端子，負極接入 GND 端子。

參數設置：

1. 進入參數設置模式，選擇參數 F0.02（主頻率指令選擇），設置為 5（A15 模擬量輸入）。

2. 選擇參數 F5.14（附貼電位器最大輸入），設置為電位器的實際輸出電壓範圍（例如 10V）。

3. 選擇參數 F5.15（附貼電位器最大輸入對應設定），設置為 100.0%（表示電位器的最大輸入對應變頻器的最大頻率）。

4. 選擇參數 F5.16（附貼電位器濾波時間），設置為 0.10s（根據實際需求調整）。

通過以上設置，變頻器將根據外部電位器的輸入信號調節輸出頻率，實現調速功能。

三、故障代碼及解決方案

FE550係列變頻器在運行過程中可能會出現各種故障，變頻器會通過顯示屏顯示故障代碼。以下是常見故障代碼及其解決方案：

3.1 常見故障代碼

3.2 故障處理步驟

1. 識別故障代碼：通過顯示屏查看故障代碼，確定故障類型。

2. 分析原因：根據故障代碼和描述，分析可能的原因。

3. 采取措施：按照解決方案進行操作，排除故障。

4. 驗證恢複：故障排除後，重新啟動變頻器，確認其正常運行。

四、結論

維森變頻器FE550係列是一款功能強大、操作簡便的變頻控製設備。通過合理的接線和參數設置，用戶可以實現外部端子控製、調速功能以及高效的故障診斷。在使用過程中，建議用戶仔細閱讀用戶手冊，遵循正確的操作步驟，確保設備的穩定運行和長期可靠性。如果遇到無法解決的問題，可以聯係我們術支持團隊，獲取專業的幫助和指導。
