以下方案以典型吹膜機的功能需求為基礎，結合 YQ3000-G11 係列變頻器的常規接線和參數設置方法，給出一個較為詳細的應用示例。由於吹膜機通常包含多條傳動線（例如主機擠出電機、牽引電機、收卷電機、風機等），這裏將重點說明主要環節的控製思路、接線示意及參數設置，供參考和後續靈活調整。

一、吹膜機主要傳動環節與變頻器應用思路

1. 主機（擠出）電機

• 功能：驅動螺杆擠出熔體，控製整個吹膜生產的基礎產量。

• 變頻器要求：功率較大，通常需要平滑啟動和穩定的扭矩輸出，可選用矢量控製或轉矩控製模式，實現較好的低速力矩和速度穩定度。

• 控製要點：通常由外部給定（如 PLC/觸摸屏設定產量或速度給定），或者手動電位器給定速度。

2. 牽引電機（有時也稱拉伸電機）

• 功能：將薄膜從模頭口連續拉出並向上牽引，決定薄膜的拉伸倍率和部分厚薄均勻性。

• 變頻器要求：功率中等，精確的速度控製，有時要求多段速或張力控製。

• 控製要點：和主機速度相互配合，需保持穩定的線速度，通常與主機存在一定的速度比或采用張力傳感器/擺輥（舞動輥）位置傳感器進行閉環控製。

3. 收卷電機

• 功能：將成型後的薄膜收卷成卷，可能需要恒張力或錐度張力控製。

• 變頻器要求：在速度範圍變化較大的情況下保持張力穩定；有時需要搭配傳感器或張力控製器。

• 控製要點：根據實際產線要求，可能采用矢量控製+轉矩限幅，或者通過外部張力控製器給定模擬量來調速。

4. 風機/冷卻電機（如風環、冷卻風機等）

• 功能：為吹膜過程提供穩定的冷卻風量。

• 變頻器要求：功率相對中等或偏小，一般隻需恒速或簡易調速即可。

• 控製要點：通常可用多段速或簡易變頻調速來調節風量大小即可。

二、所需主要硬件與控製係統建議

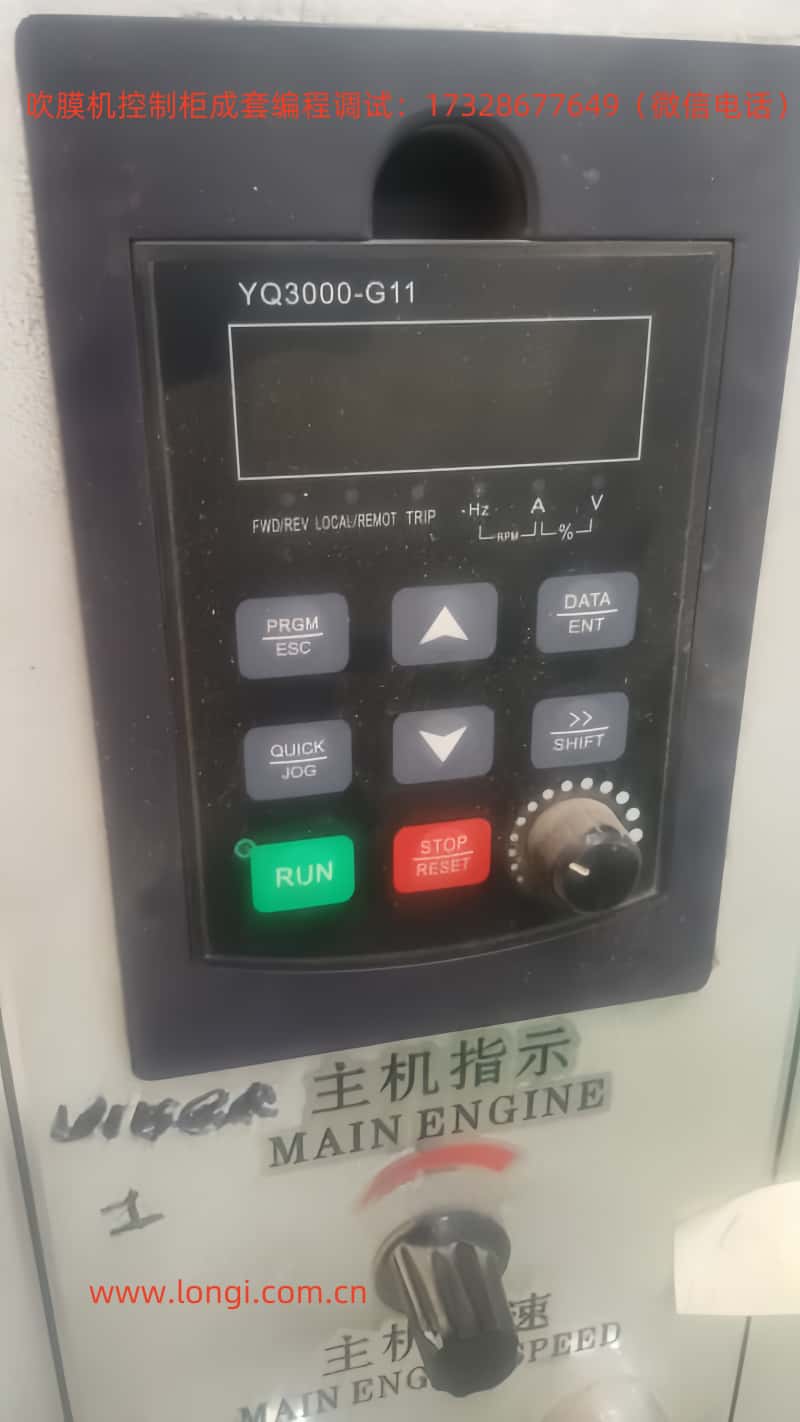

1. 變頻器

• 型號： YQ3000-G11（根據各電機功率選型，如 7.5kW、11kW、15kW、22kW 等）。

• 數量：按需要控製的電機台數決定，一般主機電機、牽引電機、收卷電機至少各配一台。

2. PLC 與觸摸屏（HMI）

• 建議選用一台小型 PLC（如西門子 S7-1200、三菱 FX5U、信捷、台達等），外加一塊 7~10 英寸觸摸屏。

• 作用：集中管理全線速度給定、工藝參數、張力或速度比控製；觸摸屏用於人機界麵操作，方便調整各段速度、報警顯示等。

3. 輔助元件

• 電位器（如僅需手動調速且不采用 PLC 給定時）

• 行程開關/接近開關（用於檢測牽引/張力輥位置）

• 張力傳感器/擺輥位置傳感器（如有張力控製需求）

• 接觸器、斷路器、熱繼電器等常規電氣保護元件

• 若需編碼器（閉環矢量或同步應用），則需選配帶編碼器接口的變頻器機型及對應編碼器

三、變頻器主要接線示例

以下以“主機擠出電機”為例進行詳細說明，牽引/收卷等電機接線邏輯大同小異，可參照或調整。若需多台變頻器，基本結構相同，但控製端子與 PLC 對應的輸入輸出通道會有所區分。

1. 主回路（主電路）接線示意

三相AC電源(R,S,T) -----
                      |----- [空開/斷路器] -----|
                      |                       |
                      |----[交流接觸器(可選)]--|---- L1, L2, L3 ----> 變頻器(YQ3000-G11)輸入端
                      |
                      |----------> 變頻器(YQ3000-G11)輸出端 U, V, W -----> 主機電機 U, V, W

                      [PE] ----------------------> 變頻器接地端PE  ------> 電機外殼接地

說明：

• 若電機功率較大，建議在變頻器輸入側增設接觸器或軟啟動裝置，以便對變頻器進行保護或檢修操作。

• 變頻器輸出側不宜再串接接觸器開斷電機，否則易產生過流或損壞變頻器。

• 地線必須可靠接地，確保安全及減少電磁幹擾。

2. 控製回路（弱電信號）接線示意

以下給出“由 PLC 提供運行命令和模擬量速度給定”的示例。如果隻有一台變頻器且手動調速，也可用外部電位器接 AI 端子。

  PLC數字量輸出Y0  ----------------> 變頻器DI1 (正轉啟動)
  PLC數字量輸出Y1  ----------------> 變頻器DI2 (反轉/其它功能, 可自定義)
  PLC數字量輸出Y2  ----------------> 變頻器DI3 (多段速1 / 急停複位 / 其它功能)
  ...

  PLC公共端COM  --------------------> 變頻器DCM (數字量公共端)  PLC模擬量輸出AO0(0-10V)  -------> 變頻器AI1 (模擬量速度給定)
  PLC模擬量地AGND  -------------> 變頻器GND (模擬量參考地)  變頻器繼電器輸出(FA/FB/FC) -----> PLC數字量輸入X0/X1等 (如故障報警/運行信號反饋)
  變頻器DO(OC/OD) ---------------> PLC數字量輸入X2 (若需要更多可編程觸點反饋)

說明：

• **DI（數字量輸入）**端子常見命名：DI1、DI2、DI3...；DCM為數字量公共端子；AIx為模擬量輸入；GND為模擬量參考地；FA/FB/FC等為繼電器輸出；OC/OD等為可編程開路集電極輸出。

• 根據生產線需求可對 DI 口進行自定義功能映射，比如多段速、點動、故障複位、緊急停機等。

• 若不用 PLC，簡單應用下可在變頻器本體上設置“運行命令源=麵板/端子”，在 AI1 上接一個電位器(10kΩ~20kΩ)來實現手動給定速度。

四、主要功能參數設置建議

以下以 YQ3000-G11 常見的參數功能為例，實際以說明書為準，參數號與功能名稱可能因版本有所差異，僅作示例。常見關鍵參數如下：

1. 控製方式選擇

• 例如：P00.0 = 2 表示矢量控製（無PG），P00.0 = 0 表示V/F控製；根據電機特性和負載需求進行選擇。

• 若需閉環矢量（帶編碼器），則需選配支持PG卡的機型，並將 P00.0 設為相應模式（如 3 或 4）。

2. 運行命令源

• 例如：P00.1 = 1 表示端子運行命令；P00.1 = 2 表示通訊（RS485/Modbus）運行命令；P00.1 = 0 表示操作麵板。

• 如果由 PLC 的 DO 控製啟停，則應設為“端子運行命令”。

3. 頻率給定源

• 例如：P00.2 = 1 表示模擬量 AI1 輸入；P00.2 = 2 表示多段速；P00.2 = 3 表示通訊給定；P00.2 = 0 表示操作麵板給定。

• 若由 PLC 的 AO 輸出 0-10V 給定，則選 AI1 輸入。

4. 電機參數設定（非常重要）

• 設置電機額定功率、額定電流、額定電壓、額定頻率、額定轉速等，對矢量控製必須準確輸入。

• 例如：P01.0 ~ P01.4 分別對應額定電壓、額定電流、額定功率、額定頻率、額定轉速（具體視說明書而定）。

5. 加減速時間

• 例如：P00.3（加速時間），P00.4（減速時間）。根據工藝需求設置。如果擠出機慣性較大，可延長加減速時間，避免衝擊。

6. 上限頻率 / 基本頻率

• 例如：P00.5（最高頻率），P00.6（上限頻率），P00.7（基頻）。可設定為 50Hz 或 60Hz，若有需求可將上限頻率適當提高。

7. 多段速 / 簡易張力控製

• 若需多段速，可利用 P10.x ~ P11.x 對應多段速頻率並結合數字量端口切換。

• 若需要恒張力，可在矢量模式下結合轉矩限幅或外部PID調節（變頻器內置PID或 PLC PID）實現。

8. 故障保護及運行監控

• 設置過流、過載、過壓等保護參數，以及故障複位方式（自動或端子複位）。

• 設置變頻器輸出繼電器，如故障報警或運行狀態信號，反饋給 PLC。

五、具體功能實現示例

1. 主機擠出電機的速度控製

• 硬件聯動：PLC 觸摸屏 -> PLC AO -> AI1(變頻器) -> 變頻器輸出 -> 電機

• 流程：

1. 操作人員在觸摸屏上設定擠出螺杆的目標轉速/產量（對應 010V 或 420mA 輸出），PLC 將此信號輸出至變頻器 AI1。

2. PLC 同時輸出數字量信號（RUN）到變頻器 DI1，變頻器開始運行。

3. 變頻器按照矢量控製或 V/F 模式，帶動擠出機電機運轉，實時調節擠出速度。

4. 若出現故障，變頻器繼電器反饋信號給 PLC，觸摸屏顯示報警提示。

2. 牽引電機的恒線速度控製

• 若無需精確張力，可將牽引速度與主機速度成固定比：PLC 讀取主機頻率或速度值後做比例運算，再輸出到牽引變頻器。

• 若需一定張力或速度跟蹤，可用張力傳感器/擺輥反饋做 PID：

1. 傳感器反饋 4-20mA -> PLC AI，PLC 內部做張力/擺輥位置 PID 運算。

2. PLC AO 輸出到牽引變頻器 AI1，調節牽引速度。

3. 通過調整 PID 參數保證張力或擺輥位置穩定。

3. 收卷電機的張力控製（可選）

• 簡易方式為“錐度張力控製”，隨卷徑變大逐漸降低轉矩或速度；也可用外部張力控製器配合變頻器。

• 若變頻器內置 PID，可直接采集張力傳感器信號到 AI2，自動調節輸出頻率維持張力；或由 PLC 做閉環處理後輸出給變頻器。

• 要確保與牽引速度的協調，避免收卷過快或過慢造成鬆弛或拉伸。

六、文字版接線與控製示意圖（簡化示例）

下麵用“點劃線”做一個大致示意，省略了部分元器件和多台電機的重複，僅展示主線思路：

=====================三相電源=======================
|        R          S          T                   |
|        |          |          |                   |
|      [斷路器]   [接觸器]    ...                 |
|        |          |                              |
|        \--------- 變頻器(L1,L2,L3) --------------/
|                  |
|                  |--- U --- 主機電機U
|                  |--- V --- 主機電機V
|                  \---W --- 主機電機W
|
|-----[PE]-------- 變頻器PE --- 電機外殼PE
|
|===========PLC(數字/模擬IO) & 觸摸屏==============
       |         PLC: Y0 ----------------- DI1(變頻器)
       |         PLC: Y1 ----------------- DI2(變頻器)
       |         PLC: COM --------------- DCM(變頻器)
       |
       |         PLC: AO0(0-10V) -------- AI1(變頻器)
       |         PLC: AGND ------------- GND(變頻器)
       |
       |<< 變頻器FA/FB/FC 反饋故障/運行信號  >> PLC X0等
       |
       |----- 觸摸屏(通訊口) <----> PLC(通訊口)
       |
====================================================

如需多台變頻器控製牽引、收卷、風機電機，隻需重複變頻器的主回路接入方式（各自三相電源+對應保護），控製回路可根據 PLC 的 I/O 資源分配更多數字量輸出與更多模擬量輸出，或采用 RS485 通訊統一控製。

七、使用和調試建議

1. 上線前檢查

• 確認電源電壓、接線端子、地線是否正確無誤。

• 用萬用表測試 AI1、DI1 等端子對應的電壓/阻值是否符合設計要求。

• 檢查電機參數在變頻器中的設定是否準確。

2. 初次空載試運行

• 將電機與負載脫開或空載低速運行，觀察電流、電壓是否正常，並確認正反轉方向正確。

• 測試急停、故障保護及複位功能是否有效。

3. 負載試運行

• 小速度逐步帶負載運行，檢查電機過流或溫升情況。

• 觀察生產工藝效果，如薄膜厚度是否均勻、張力是否穩定，並根據需要調整加減速時間或 PID 參數。

4. 參數優化

• 若出現速度不穩、張力波動等問題，可根據說明書適當調整矢量控製增益、轉矩補償或 PID 參數。

• 配合 PLC 程序進行牽引、收卷等環節的速度/張力聯動控製邏輯優化。

5. 故障及保護

• 合理設置變頻器故障等級（報警後是否立即停機）及延時保護，防止誤停或保護不及時。

• 建議定期檢查散熱風道、濾網和風扇運轉情況。

八、總結

通過 YQ3000-G11 係列變頻器多機聯合控製，能夠分別驅動吹膜機的主機擠出、牽引和收卷電機，實現對產量（速度）、薄膜厚度（速度比）與張力（收卷）的自動化控製。
接線方麵，主回路采用三相電源輸入、U/V/W 輸出至電機，控製回路可靈活選擇 PLC/觸摸屏的數字量和模擬量來設置啟停與速度。
參數設置時，需準確輸入電機銘牌數據並設定合理的加減速時間、上限頻率、轉矩提升、張力控製和多段速控製等功能。
若有更複雜的張力控製、擺輥控製或多段工藝曲線，可使用變頻器內置功能或由 PLC 實現更靈活的二次開發與參數優化。
