杭州德力西變頻器CDI-EM60和EM61係列外部端子啟動與外部電位器調速

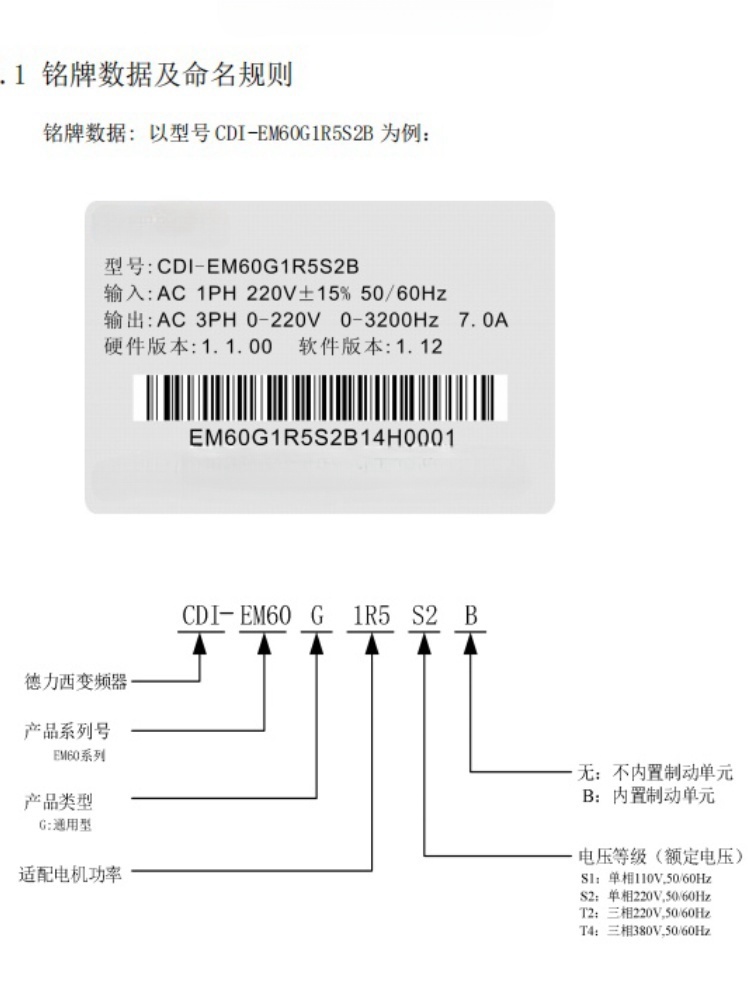

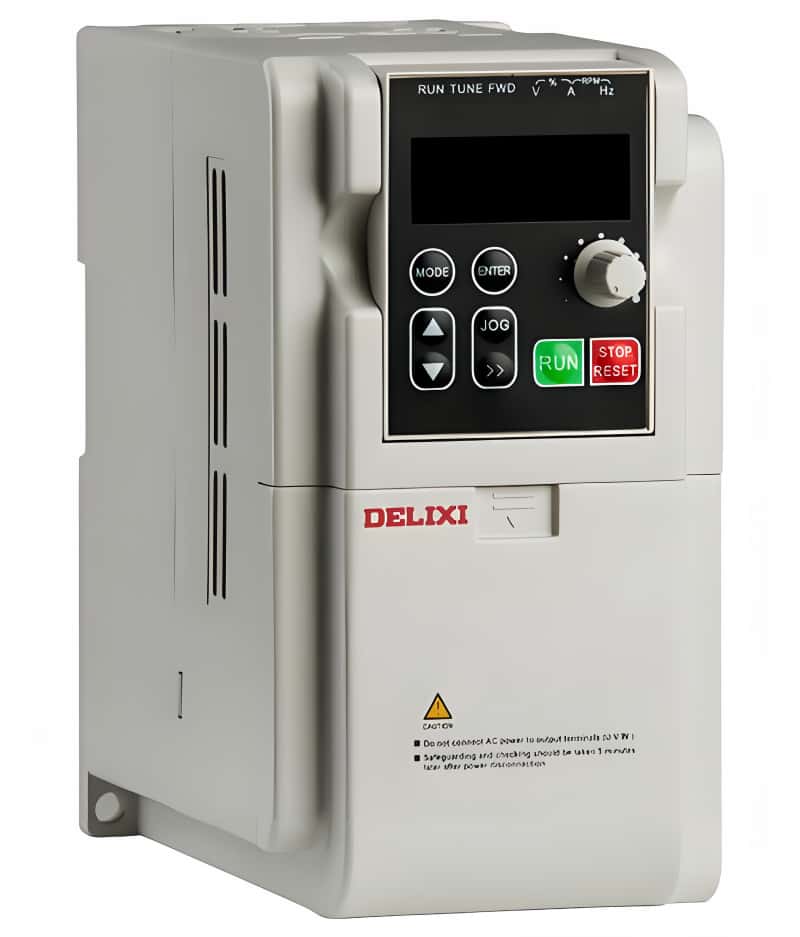

杭州德力西變頻器CDI-EM60和EM61係列作為一款功能強大的變頻調速器，廣泛應用於工業控製領域。本文將詳細介紹這兩款變頻器的外部端子啟動和外部電位器調速功能，並概述密碼設置與解碼功能以及故障代碼分析。

一、外部端子啟動

德力西變頻器CDI-EM60和EM61係列支持多種啟動方式，包括鍵盤控製、端子控製和通訊控製。外部端子啟動是其中一種常用且靈活的控製方式，通過外部信號觸發變頻器的啟動和停止。

外部端子啟動設置步驟：

1. 參數設置：

• 將功能碼P0.0.03（運行控製方式選擇）設置為1，即選擇端子控製。

• 根據需要設置其他相關參數，如加減速時間、頻率源等。

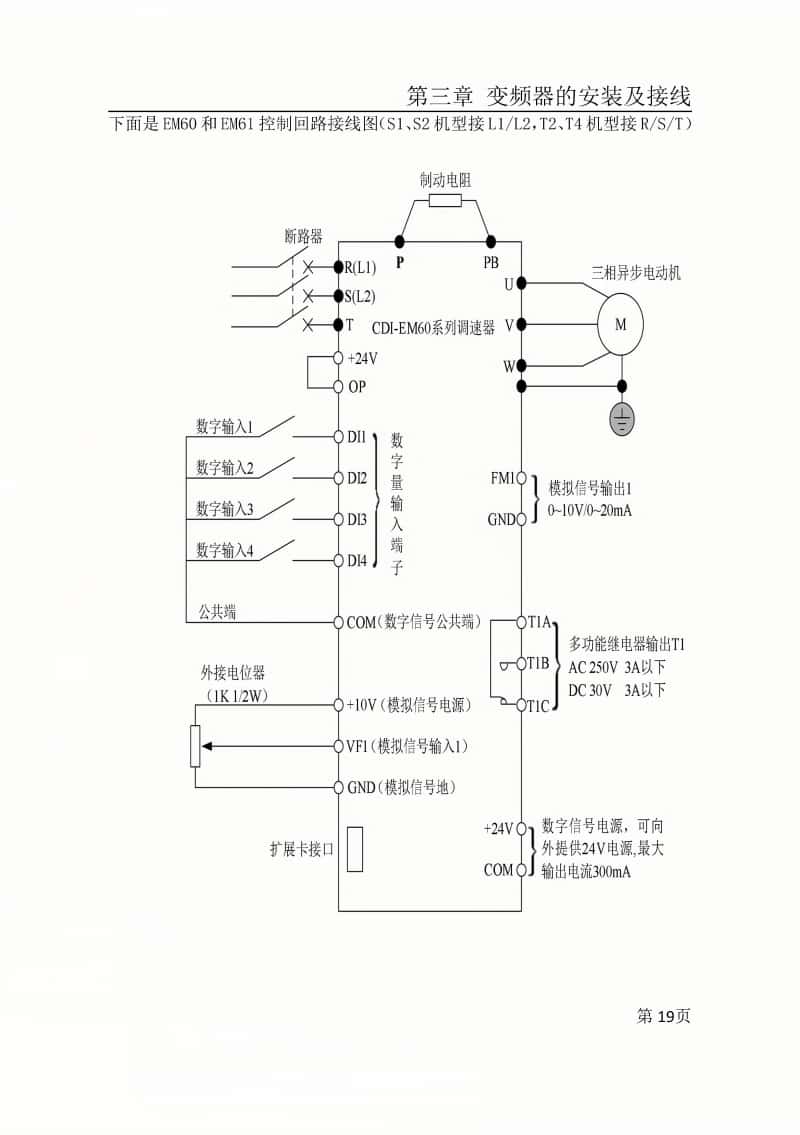

2. 接線：

• 根據實際需要，將外部控製信號接入變頻器的相應輸入端子（如DI1、DI2等）。

• 確保外部信號源（如按鈕、繼電器觸點等）與變頻器輸入端子的電氣參數匹配。

3. 測試：

• 通電測試外部控製信號是否能正確觸發變頻器的啟動和停止。

• 調整相關參數，確保啟動過程平穩無衝擊。

注意事項：

• 確保外部控製信號的電壓、電流等電氣參數在變頻器允許的範圍內。

• 定期檢查接線是否牢固，防止鬆動導致控製失效。

二、外部電位器調速

外部電位器調速是變頻器常用的調速方式之一，通過調節外部電位器的旋轉角度，改變變頻器的輸出頻率，從而實現電機的速度調節。

外部電位器調速設置步驟：

1. 參數設置：

• 將功能碼P0.0.04（頻率源選擇）設置為2（鍵盤電位器給定）或1（外部端子VF1給定，如果電位器接入VF1端子）。

• 調整相關參數，如最高頻率、加速時間等，以適應調速需求。

2. 接線：

• 將外部電位器的滑動端、固定端和可變端分別接入變頻器的對應端子（如VF1、GND等）。

• 確保電位器的電氣參數與變頻器輸入要求相匹配。

3. 測試：

• 旋轉電位器，觀察變頻器的輸出頻率是否隨之變化。

• 調整電位器的旋轉範圍和變頻器的相關參數，以獲得理想的調速效果。

注意事項：

• 定期檢查電位器的連接是否可靠，防止接觸不良導致調速不穩定。

• 避免在變頻器運行過程中突然斷開或短路電位器接線，以免損壞變頻器。

三、密碼設置與解碼功能

德力西變頻器提供了密碼保護功能，用於限製未經授權的操作。用戶可以通過設置密碼來保護變頻器的關鍵參數不被隨意更改。

密碼設置步驟：

1. 進入密碼設置菜單：

• 通過變頻器操作麵板進入參數設置界麵。

• 找到密碼設置相關功能碼（如P5.0.20），進入密碼設置界麵。

2. 設置密碼：

• 輸入用戶自定義的密碼（通常為5位數字）。

• 確認密碼設置無誤後保存並退出設置菜單。

密碼解碼與恢複：

• 解碼：輸入正確的密碼即可解除密碼保護狀態，恢複對變頻器的完全控製。

• 密碼遺忘處理：若忘記密碼，需聯係變頻器供應商或廠家進行解鎖或密碼重置。

四、故障代碼分析

德力西變頻器在運行過程中可能會出現各種故障代碼，用於指示設備當前的狀態和故障類型。以下是一些常見故障代碼及其分析：

• Err01：恒速中過流。可能原因包括輸出回路短路、負載突變等。檢查並處理相應問題後重啟變頻器。

• Err02：加速中過流。可能由電動機及線路短路、加速時間設置過短等原因引起。調整參數或檢查線路後重試。

• Err04：恒速中過壓。檢查輸入電壓是否過高或母線電壓顯示是否正常。

• Err07：模塊故障。可能由逆變器模塊損壞引起，需更換模塊或聯係廠家維修。

• Err10：電機過載。檢查電機是否堵轉或負載過重，調整電機保護參數或減輕負載。

通過查閱變頻器說明書中的故障代碼表，用戶可以快速定位並解決設備故障，確保生產過程的順利進行。

總之，杭州德力西變頻器CDI-EM60和EM61係列憑借其靈活的啟動方式、精準的調速性能和完善的保護功能，在工業控製領域發揮著重要作用。掌握其外部端子啟動、外部電位器調速以及密碼設置與故障代碼分析等關鍵功能，對於提高設備使用效率和保障生產安全具有重要意義。
